Motor klimatizace YFNPG25-4 (GP) 25 W, 220–240 V, hřídel Ø8 × 31 mm

ČESKY

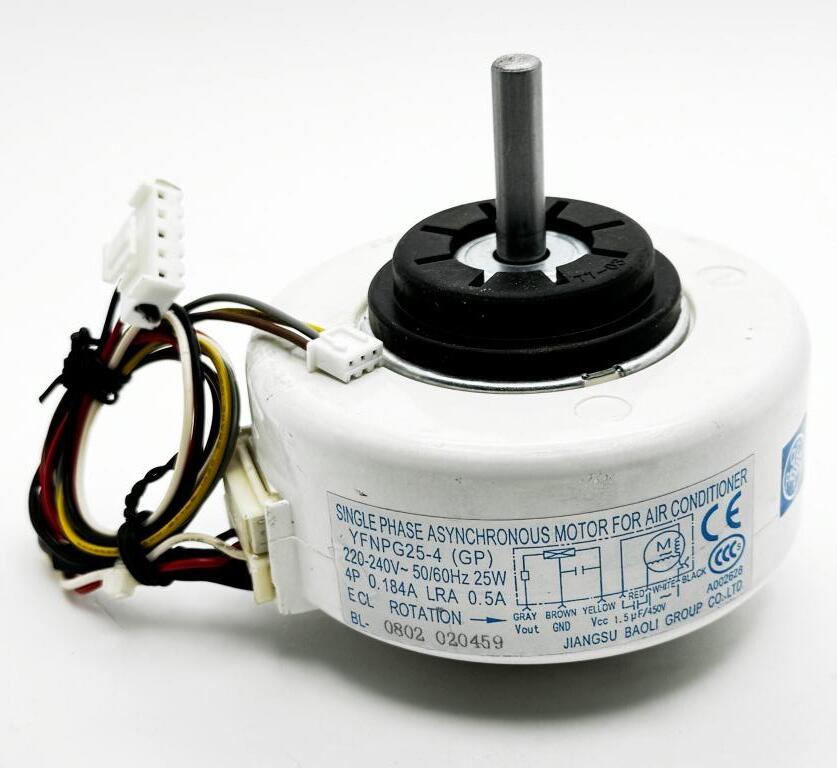

Motor ventilátoru klimatizace YFNPG25-4 (GP) – 25 W, 220–240 V

Jednofázový asynchronní motor YFNPG25-4 (GP) výrobce Jiangsu Baoli Group Co., Ltd., určený především pro pohon ventilátoru vnitřních jednotek klimatizací a obdobných vzduchotechnických zařízení.

Motor pracuje s napájecím napětím 220–240 V AC / 50–60 Hz, má jmenovitý výkon 25 W a čtyřpólovou konstrukci 4P. Dle originálního typového štítku je jmenovitý proud 0,184 A, LRA 0,5 A a motor používá provozní kondenzátor 1,5 µF / 450 V AC. Tyto základní parametry odpovídají rovněž dohledaným specifikacím motoru YFNPG25-4 (GP).

Motor je vybaven výstupní hřídelí o průměru 8 mm se zploštěním pro mechanické spojení s ventilátorem. Konstrukce zahrnuje také vodiče pro elektrické napájení a zpětnou vazbu řízení motoru.

Technické parametry:

• typ: YFNPG25-4 (GP)
• výrobce: Jiangsu Baoli Group Co., Ltd.
• provedení: jednofázový asynchronní motor
• jmenovité napětí: 220–240 V AC
• frekvence: 50/60 Hz
• jmenovitý výkon: 25 W
• jmenovitý proud: 0,184 A
• LRA: 0,5 A
• počet pólů: 4P
• provozní kondenzátor: 1,5 µF / 450 V AC
• průměr těla motoru: 92 mm
• výška těla bez ložiskových krytů: 40 mm
• celková výška těla včetně ložiskových krytů, bez pryžového uložení: 60 mm
• průměr výstupní hřídele: 8 mm
• délka výstupní hřídele od ložiskového krytu: cca 31 mm
• délka zploštění hřídele: 25 mm

Motor lze použít jako náhradu v klimatizačních a vzduchotechnických jednotkách používajících motor YFNPG25-4 (GP) nebo konstrukčně a elektricky ekvivalentní motor. Před objednáním vždy porovnejte napětí, výkon, kondenzátor, průměr a délku hřídele, rozměry motoru, směr otáčení a zapojení vodičů.

Upozornění: Před objednáním doporučujeme porovnat nejen typové označení motoru, ale také napětí, výkon, hodnotu kondenzátoru, průměr a délku hřídele, její zploštění, směr otáčení, rozměry těla a zejména elektrické zapojení a konektory. Shodný výkon motoru sám o sobě nezaručuje mechanickou ani elektrickou kompatibilitu.

ENGLISH

YFNPG25-4 (GP) Air Conditioner Fan Motor – 25 W, 220–240 V

The YFNPG25-4 (GP) is a single-phase asynchronous fan motor manufactured by Jiangsu Baoli Group Co., Ltd., primarily designed for driving the blower/fan in indoor air-conditioning units and similar HVAC applications.

The motor operates from a 220–240 V AC, 50/60 Hz power supply and has a rated output of 25 W. It is a 4-pole (4P) motor. According to the original motor label, the rated current is 0.184 A, LRA is 0.5 A, and the motor requires a 1.5 µF / 450 V AC run capacitor. These specifications are also confirmed by independent technical listings for the YFNPG25-4 (GP).

The motor is fitted with an 8 mm output shaft with a machined flat section for mechanical connection to the fan/blower. Its wiring also includes connections associated with motor control/feedback.

Technical specifications:

• model: YFNPG25-4 (GP)
• manufacturer: Jiangsu Baoli Group Co., Ltd.
• motor type: single-phase asynchronous motor
• rated voltage: 220–240 V AC
• frequency: 50/60 Hz
• rated power: 25 W
• rated current: 0.184 A
• LRA: 0.5 A
• number of poles: 4P
• run capacitor: 1.5 µF / 450 V AC
• motor body diameter: 92 mm
• motor body height without bearing housings: 40 mm
• total motor body height including bearing housings, excluding rubber mounts: 60 mm
• shaft diameter: 8 mm
• shaft length from bearing housing: approx. 31 mm
• shaft flat length: 25 mm

Important: Before ordering, compare the complete motor designation as well as voltage, power, capacitor rating, shaft diameter and length, shaft flat, direction of rotation, body dimensions, electrical wiring and connectors. The same motor power rating alone does not guarantee mechanical or electrical compatibility.

DEUTSCH

Klimaanlagen-Lüftermotor YFNPG25-4 (GP) – 25 W, 220–240 V

Der YFNPG25-4 (GP) ist ein einphasiger Asynchronmotor des Herstellers Jiangsu Baoli Group Co., Ltd. und dient hauptsächlich zum Antrieb des Gebläses von Inneneinheiten von Klimaanlagen sowie für vergleichbare Anwendungen in der Klima- und Lüftungstechnik.

Der Motor wird mit 220–240 V AC / 50–60 Hz betrieben und besitzt eine Nennleistung von 25 W. Es handelt sich um einen 4-poligen Motor (4P). Laut Original-Typenschild beträgt der Nennstrom 0,184 A, der LRA-Wert 0,5 A. Als Betriebskondensator ist ein Kondensator mit 1,5 µF / 450 V AC vorgesehen. Diese Daten werden auch durch externe technische Angaben zum YFNPG25-4 (GP) bestätigt.

Die Abtriebswelle besitzt einen Durchmesser von 8 mm und eine abgeflachte Fläche zur mechanischen Verbindung mit dem Lüfterrad bzw. Gebläse.

Technische Daten:

• Typ: YFNPG25-4 (GP)
• Hersteller: Jiangsu Baoli Group Co., Ltd.
• Motortyp: einphasiger Asynchronmotor
• Nennspannung: 220–240 V AC
• Frequenz: 50/60 Hz
• Nennleistung: 25 W
• Nennstrom: 0,184 A
• LRA: 0,5 A
• Polzahl: 4P
• Betriebskondensator: 1,5 µF / 450 V AC
• Motorgehäusedurchmesser: 92 mm
• Gehäusehöhe ohne Lagerabdeckungen: 40 mm
• Gesamthöhe des Motorgehäuses einschließlich Lagerabdeckungen, ohne Gummilagerung: 60 mm
• Wellendurchmesser: 8 mm
• Wellenlänge ab Lagerabdeckung: ca. 31 mm
• Länge der Wellenabflachung: 25 mm

Hinweis: Vor der Bestellung sollten neben der vollständigen Typenbezeichnung unbedingt Betriebsspannung, Leistung, Kondensatorwert, Wellendurchmesser und Wellenlänge, Abflachung der Welle, Drehrichtung, Gehäuseabmessungen sowie elektrische Anschlüsse und Steckverbinder mit dem vorhandenen Motor verglichen werden. Eine identische Motorleistung allein gewährleistet keine mechanische oder elektrische Kompatibilität.
