Motor ventilátoru klimatizace Galanz GAL6P28A-KWD(B) – 230 V / 28 W

ČESKY

Motor ventilátoru klimatizace GAL6P28A-KWD(B) – Galanz

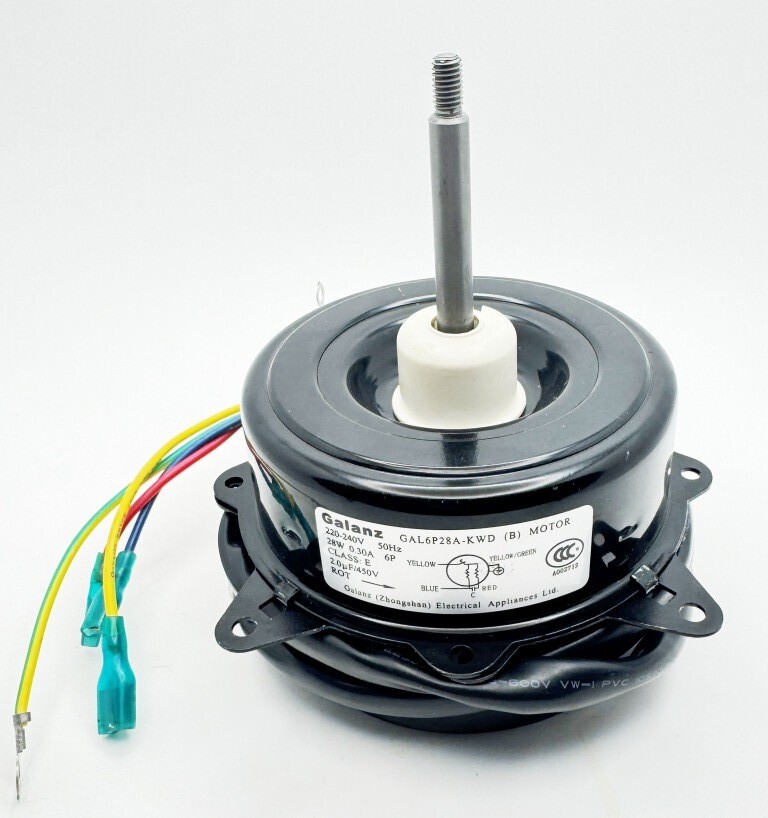

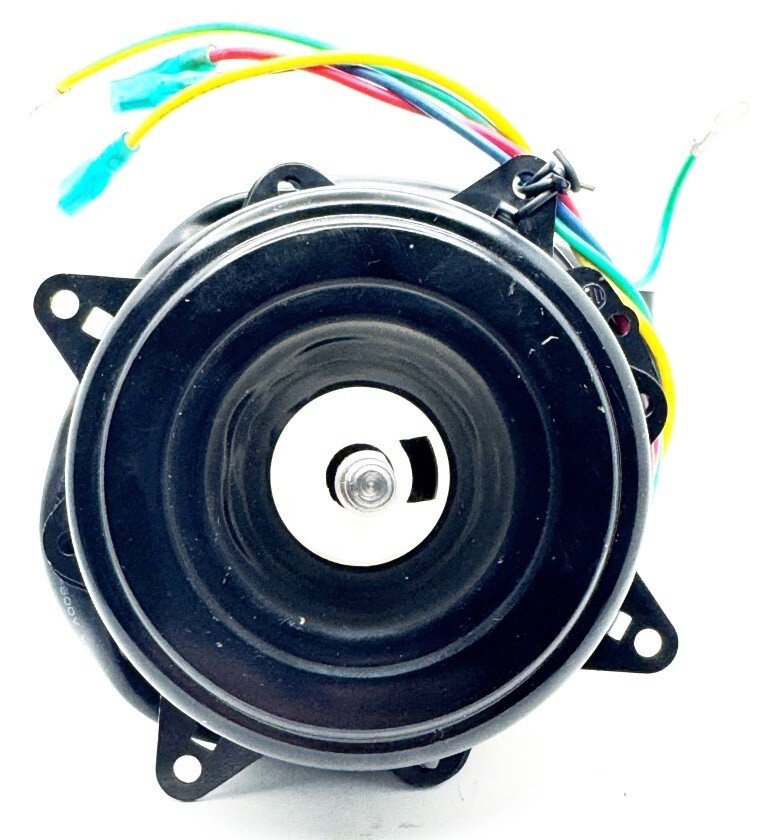

Originální motor ventilátoru Galanz GAL6P28A-KWD(B) určený především pro mobilní klimatizace, klimatizační jednotky a další zařízení využívající ventilátor s jednofázovým AC motorem této konstrukce.

Motor pochází od výrobce Galanz (Zhongshan) Electrical Appliances Ltd. a je používán jako OEM komponent v klimatizační a chladicí technice různých značek. V katalogových databázích náhradních dílů je řada GAL6P28A-KWD uváděna například pro klimatizace ECG, ETA, Galanz a další zařízení.

Motor lze proto použít nejen jako náhradní díl konkrétní klimatizace, ale také pro servisní náhrady a jiné technické aplikace, pokud odpovídají elektrické parametry, způsob uchycení, rozměry motoru, hřídel, směr otáčení a použité oběžné kolo ventilátoru.

Technické parametry

Otáčky motoru

Z označení 6P vyplývá, že jde o šestipólový AC motor. Synchronní otáčky při 50 Hz jsou:

nₛ = 120 × f / p = 120 × 50 / 6 = 1000 min⁻¹

Synchronní otáčky: 1000 min⁻¹ při 50 Hz; skutečné provozní otáčky jsou v závislosti na zatížení nižší.

Zapojení

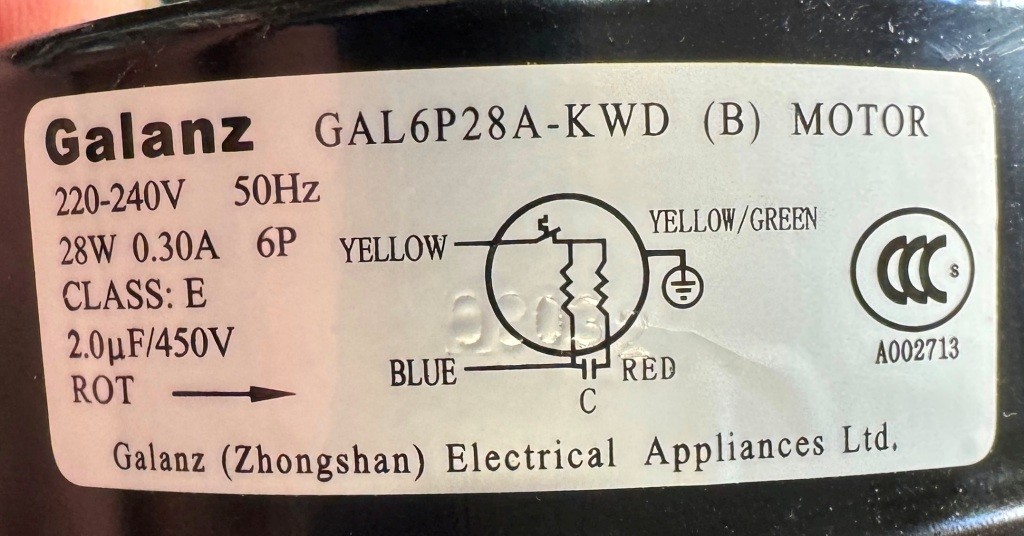

Dle schématu přímo na motoru:

• YELLOW – žlutý: napájení vinutí
• BLUE – modrý: společný vývod
• RED – červený: připojení provozního kondenzátoru
• YELLOW/GREEN – žlutozelený: ochranný vodič PE
• C: provozní kondenzátor 2,0 µF / 450 V AC

Při náhradě motoru doporučujeme vždy zachovat zapojení podle schématu na štítku motoru, nikoliv pouze podle barev vodičů původního zařízení!

Možnosti použití

GAL6P28A-KWD je doložen jako náhradní motor ventilátoru mobilních klimatizací ECG, ETA, Galanz a dalších zařízení. Příbuzná varianta GAL6P28A-KWDB je doložena také v tepelném čerpadle EVO270 jako motor axiálního ventilátoru.

Motor lze použít pro:

• mobilní klimatizace,
• klimatizační jednotky,
• ventilátory kondenzátoru nebo výparníku,
• tepelná čerpadla,
• chladicí a ventilační zařízení,
• případně jiné aplikace vyžadující jednofázový 230V motor ventilátoru přibližně 28 W.

Kompatibilitu nelze určit pouze podle výkonu motoru. Před objednáním je nutné porovnat celé typové označení, napětí, kondenzátor, směr otáčení, rozměry tělesa, způsob upevnění, průměr a délku hřídele a elektrické zapojení.

ENGLISH

Galanz GAL6P28A-KWD(B) Air Conditioner Fan Motor – 220–240 V / 28 W

Original Galanz GAL6P28A-KWD(B) AC fan motor primarily designed for portable air conditioners, air-conditioning systems and other cooling or ventilation equipment.

The GAL6P28A-KWD motor family is used as an OEM component in equipment of various brands and is listed as a replacement fan motor for ECG, ETA, Galanz and other air-conditioning units.

Technical specifications:

• Manufacturer: Galanz
• Model: GAL6P28A-KWD(B)
• Voltage: 220–240 V AC
• Frequency: 50 Hz
• Rated power: 28 W
• Rated current: 0.30 A
• Motor: 6-pole (6P)
• Operating capacitor: 2.0 µF / 450 V AC
• Insulation class: Class E
• Rotation: according to the ROT arrow on the motor label
• Protective conductor: yellow/green

The six-pole construction corresponds to a synchronous speed of 1000 rpm at 50 Hz. The actual operating speed of the induction motor is lower due to slip and depends on operating load.

Suitable for portable air conditioners, condenser/evaporator fans, cooling equipment, heat pumps and other applications provided that the electrical specifications, shaft dimensions, mounting points, direction of rotation and wiring configuration correspond to the original motor.

Important: Before replacing the motor, always compare the complete motor designation and mechanical dimensions. Similar-looking 28 W motors are not necessarily interchangeable.

DEUTSCH

Lüftermotor Klimaanlage Galanz GAL6P28A-KWD(B) – 220–240 V / 28 W

Originaler Galanz GAL6P28A-KWD(B) Wechselstrom-Lüftermotor, vorgesehen insbesondere für mobile Klimageräte, Klimaanlagen sowie weitere Kühl- und Lüftungsgeräte.

Die Motoren der Baureihe GAL6P28A-KWD werden als OEM-Komponenten in Geräten verschiedener Hersteller eingesetzt. In Ersatzteilkatalogen wird dieser Motortyp unter anderem für Klimageräte von ECG, ETA, Galanz und weiteren Herstellern geführt.

Technische Daten:

• Hersteller: Galanz
• Typ: GAL6P28A-KWD(B)
• Betriebsspannung: 220–240 V AC
• Frequenz: 50 Hz
• Nennleistung: 28 W
• Nennstrom: 0,30 A
• Polzahl: 6P – 6-poliger Motor
• Betriebskondensator: 2,0 µF / 450 V AC
• Isolationsklasse: Class E
• Drehrichtung: entsprechend dem ROT-Pfeil auf dem Typenschild
• Schutzleiter: gelb/grün

Aufgrund der sechs-poligen Ausführung beträgt die Synchrondrehzahl bei 50 Hz 1000 min⁻¹. Die tatsächliche Betriebsdrehzahl des Asynchronmotors liegt aufgrund des Schlupfes darunter und ist von der Belastung abhängig.

Der Motor kann für mobile Klimageräte, Kondensator- und Verdampferlüfter, Kühlgeräte, Wärmepumpen sowie andere Anwendungen verwendet werden, sofern elektrische Daten, Wellenabmessungen, Befestigung, Drehrichtung und elektrische Anschlüsse mit dem vorhandenen Motor übereinstimmen.

Hinweis: Vor der Bestellung müssen Typenbezeichnung und mechanische Abmessungen mit dem vorhandenen Motor verglichen werden. Ähnlich aussehende 28-W-Motoren sind nicht automatisch untereinander austauschbar.
