Galanz GAL050H40930-K02 – motor ventilátoru klimatizace 50 W

ČESKY

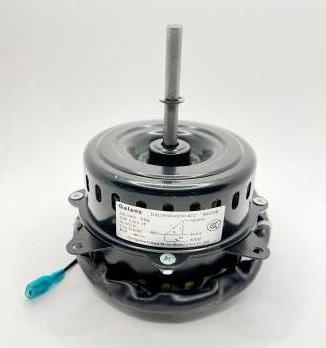

Motor ventilátoru klimatizace Galanz GAL050H40930-K02 – 50 W, 220–240 V

Originální motor ventilátoru Galanz GAL050H40930-K02 určený pro klimatizační jednotky a další chladicí zařízení používající tento typ jednofázového AC motoru.

Motor vyrábí Zhongshan Galanz Motor Manufacture Co., Ltd. Jedná se o čtyřpólový jednofázový asynchronní motor napájený přímo ze sítě 220–240 V AC / 50 Hz, s příkonem 50 W a jmenovitým proudem 0,46 A. Pro správnou funkci motoru je předepsán provozní kondenzátor 3,5 µF / 450 V AC.

Motor je vhodný jako náhradní díl především pro ventilátorové části klimatizačních jednotek. Při použití jako náhrady doporučujeme porovnat nejen typové označení a elektrické parametry, ale také rozměry motoru, montážní rozteč, provedení hřídele a elektrické zapojení.

Technické parametry

• Výrobce: Galanz / Zhongshan Galanz Motor Manufacture Co., Ltd.
• Typ motoru: GAL050H40930-K02
• Napájecí napětí: 220–240 V AC
• Frekvence: 50 Hz
• Příkon: 50 W
• Jmenovitý proud: 0,46 A
• Počet pólů: 4P
• Izolační třída: Class B
• Provozní kondenzátor: 3,5 µF / 450 V AC
• Typ: jednofázový AC motor ventilátoru
• Směr otáčení: dle šipky ROT na typovém štítku

Mechanické rozměry

Rozměry byly změřeny přímo na nabízeném motoru:

• Průměr těla motoru: 97 mm
• Celková délka těla motoru: 76 mm

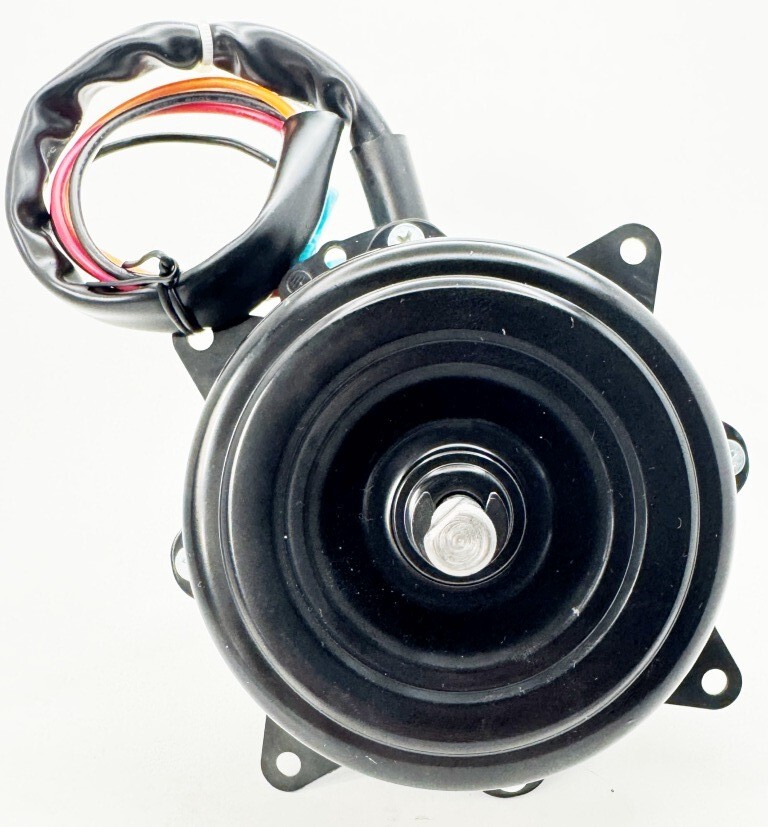

• Rozteč protilehlých montážních otvorů příruby: 128 mm
• Počet montážních otvorů: 4
• Průměr montážních otvorů: Ø 5 mm

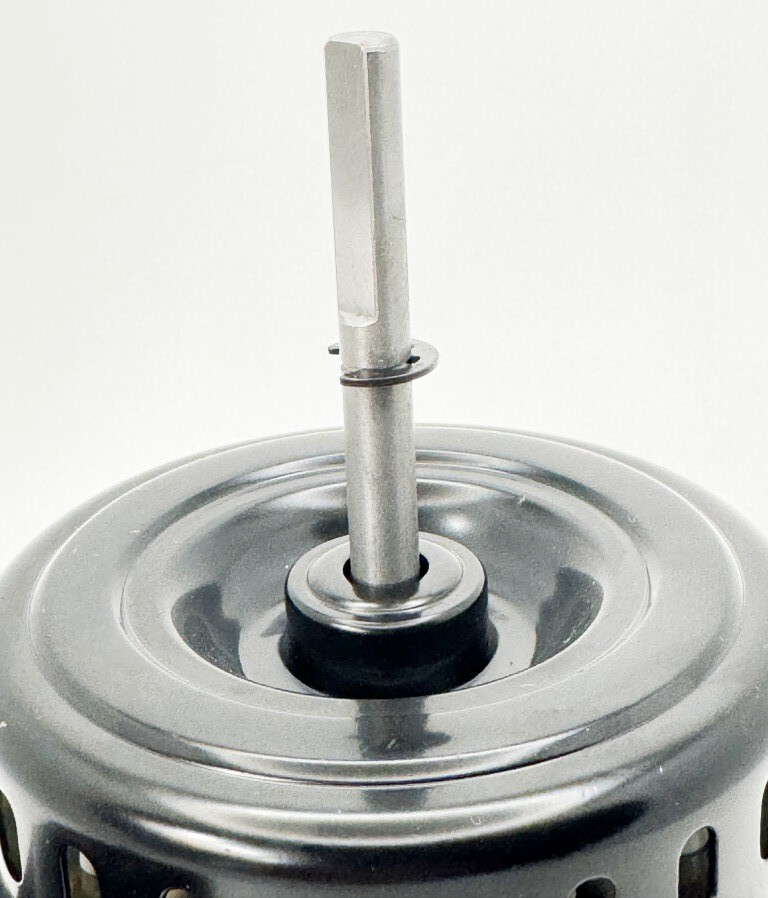

• Celková délka hřídele od čela motoru: 62 mm
• Vzdálenost od čela motoru k pojistné závlačce/kroužku: 56 mm
• Délka zploštění hřídele: 30 mm
• Provedení konce hřídele: bez závitu
• Upevnění vrtule: pomocí pojistného/stavěcího šroubu v náboji vrtule

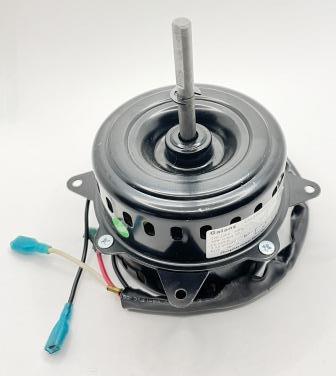

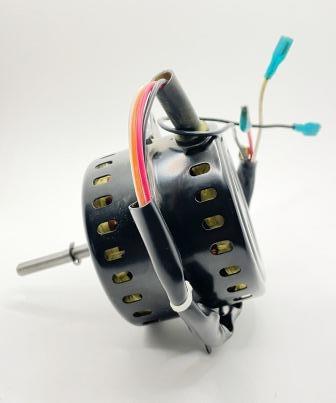

Elektrické zapojení

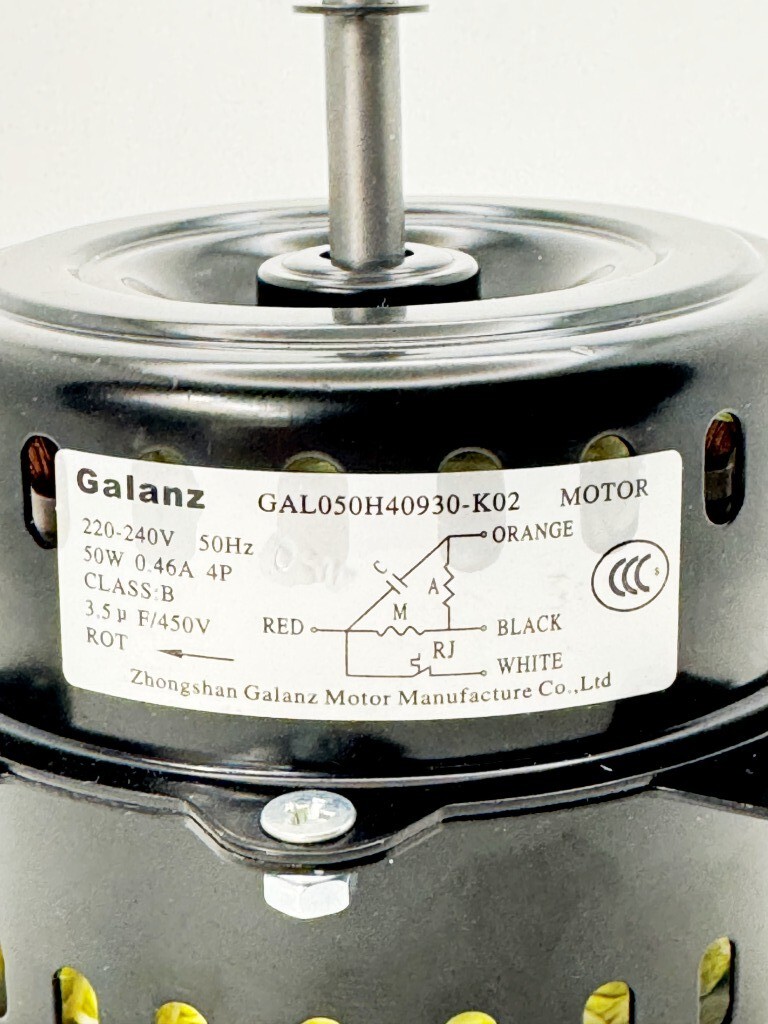

Podle schématu výrobce na štítku motoru jsou vyvedeny vodiče:

• ORANGE – oranžový
• BLACK – černý
• WHITE – bílý
• RED – červený
• provozní kondenzátor: 3,5 µF / 450 V AC
• ve vinutí je zakreslen ochranný prvek RJ

Důležité při výběru motoru

U motorů klimatizací nelze kompatibilitu určit pouze podle výkonu 50 W a napětí 230 V. Před objednáním doporučujeme porovnat zejména:

GAL050H40930-K02 – 50 W – 0,46 A – 4P – 3,5 µF/450 V – Ø těla 97 mm – rozteč 128 mm – hřídel 62 mm – provedení hřídele bez závitu.

Zvláštní pozornost věnujte uchycení vrtule. Tento motor má hladkou hřídel se zploštěnou pracovní částí a bez závitu. Vrtule musí být konstruována pro zajištění pomocí stavěcího/pojistného šroubu působícího na zploštěnou část hřídele.

ENGLISH

Galanz GAL050H40930-K02 Air Conditioner Fan Motor – 50 W, 220–240 V

Original Galanz GAL050H40930-K02 fan motor designed for air-conditioning and cooling equipment using this type of single-phase AC motor.

Manufactured by Zhongshan Galanz Motor Manufacture Co., Ltd., this is a four-pole single-phase AC motor designed for 220–240 V AC / 50 Hz operation. Rated input power is 50 W, rated current is 0.46 A, and the motor requires a 3.5 µF / 450 V AC run capacitor.

It is primarily intended as a replacement fan motor for air-conditioning units. When selecting a replacement, the exact model designation, electrical specifications, mechanical dimensions, mounting pattern, shaft design and wiring must be checked.

Technical specifications

• Manufacturer: Galanz / Zhongshan Galanz Motor Manufacture Co., Ltd.
• Model: GAL050H40930-K02
• Rated voltage: 220–240 V AC
• Frequency: 50 Hz
• Rated power: 50 W
• Rated current: 0.46 A
• Number of poles: 4P
• Insulation class: Class B
• Run capacitor: 3.5 µF / 450 V AC
• Motor type: single-phase AC fan motor
• Direction of rotation: according to the ROT arrow on the motor label

Mechanical dimensions

Dimensions measured directly on the supplied motor:

• Motor body diameter: 97 mm
• Total motor body length: 76 mm
• Distance between opposite mounting holes: 128 mm
• Number of mounting holes: 4
• Mounting hole diameter: Ø 5 mm
• Total shaft length from motor face: 62 mm
• Distance from motor face to retaining clip/ring: 56 mm
• Length of flattened shaft section: 30 mm
• Shaft end: non-threaded
• Fan impeller mounting: by locking/set screw in the fan hub

Wiring

According to the manufacturer's diagram, the motor is provided with:

• ORANGE
• BLACK
• WHITE
• RED
• Run capacitor: 3.5 µF / 450 V AC
• Internal protection element marked RJ

Replacement information

Compatibility should not be determined solely by the 50 W power rating and 230 V supply voltage. Before ordering, compare the complete motor specification:

GAL050H40930-K02 – 50 W – 0.46 A – 4P – 3.5 µF/450 V – 97 mm body diameter – 128 mm mounting spacing – 62 mm shaft – non-threaded shaft.

Please note that this motor has a non-threaded shaft with a 30 mm flattened section. The fan impeller must therefore be designed for fixing by a locking/set screw against the flat section of the shaft.

DEUTSCH

Lüftermotor für Klimaanlagen Galanz GAL050H40930-K02 – 50 W, 220–240 V

Originaler Galanz GAL050H40930-K02 Lüftermotor für Klimaanlagen und andere Kühlgeräte, die diesen Typ eines einphasigen Wechselstrommotors verwenden.

Der Motor wird von Zhongshan Galanz Motor Manufacture Co., Ltd. hergestellt. Es handelt sich um einen vierpoligen Einphasen-AC-Motor für 220–240 V AC / 50 Hz mit einer Nennaufnahmeleistung von 50 W und einem Nennstrom von 0,46 A. Für den Betrieb ist ein Betriebskondensator mit 3,5 µF / 450 V AC vorgesehen.

Der Motor eignet sich insbesondere als Ersatzmotor für Lüfter von Klimageräten. Bei der Auswahl müssen neben der Typenbezeichnung und den elektrischen Daten auch die mechanischen Abmessungen, Befestigung, Wellenausführung und elektrische Anschlussbelegung berücksichtigt werden.

Technische Daten

• Hersteller: Galanz / Zhongshan Galanz Motor Manufacture Co., Ltd.
• Typ: GAL050H40930-K02
• Nennspannung: 220–240 V AC
• Frequenz: 50 Hz
• Nennleistung: 50 W
• Nennstrom: 0,46 A
• Polzahl: 4P
• Isolationsklasse: Class B
• Betriebskondensator: 3,5 µF / 450 V AC
• Motortyp: einphasiger AC-Lüftermotor
• Drehrichtung: gemäß ROT-Pfeil auf dem Typenschild

Mechanische Abmessungen

Die Abmessungen wurden direkt am angebotenen Motor gemessen:

• Motorgehäusedurchmesser: 97 mm
• Gesamtlänge des Motorgehäuses: 76 mm
• Abstand gegenüberliegender Befestigungsbohrungen: 128 mm
• Anzahl der Befestigungsbohrungen: 4
• Durchmesser der Befestigungsbohrungen: Ø 5 mm
• Gesamtlänge der Welle ab Motorstirnfläche: 62 mm
• Abstand von der Motorstirnfläche bis zum Sicherungsring/Sicherungsclip: 56 mm
• Länge der abgeflachten Wellenfläche: 30 mm
• Wellenende: ohne Gewinde
• Befestigung des Lüfterrades: mittels Sicherungs-/Madenschraube in der Lüfternabe

Elektrischer Anschluss

Gemäß dem Schaltbild auf dem Typenschild:

• ORANGE – Orange
• BLACK – Schwarz
• WHITE – Weiß
• RED – Rot
• Betriebskondensator: 3,5 µF / 450 V AC
• Im Schaltbild eingezeichnetes internes Schutzelement: RJ

Hinweise zur Auswahl eines Ersatzmotors

Die Kompatibilität darf nicht ausschließlich anhand der Leistung von 50 W und der Betriebsspannung von 230 V beurteilt werden. Vor der Bestellung sollten insbesondere folgende Daten verglichen werden:

GAL050H40930-K02 – 50 W – 0,46 A – 4P – 3,5 µF/450 V – Gehäuse Ø 97 mm – Lochabstand 128 mm – Welle 62 mm – Welle ohne Gewinde.

Besonders zu beachten ist die Ausführung der Motorwelle. Diese besitzt kein Gewinde, sondern eine 30 mm lange Abflachung. Das Lüfterrad muss deshalb für eine Befestigung mittels Sicherungs- bzw. Madenschraube gegen die abgeflachte Wellenfläche ausgelegt sein.
