Galanz GAL4P19A-KND – motor ventilátoru klimatizace 19 W, 220–240 V, PG

ČESKY

Galanz GAL4P19A-KND – motor ventilátoru klimatizace 19 W, 220–240 V, PG

Originální motor ventilátoru Galanz GAL4P19A-KND určený především pro ventilátorové systémy klimatizačních jednotek, vzduchotechniku a další zařízení využívající konstrukčně a elektricky odpovídající jednofázový AC motor.

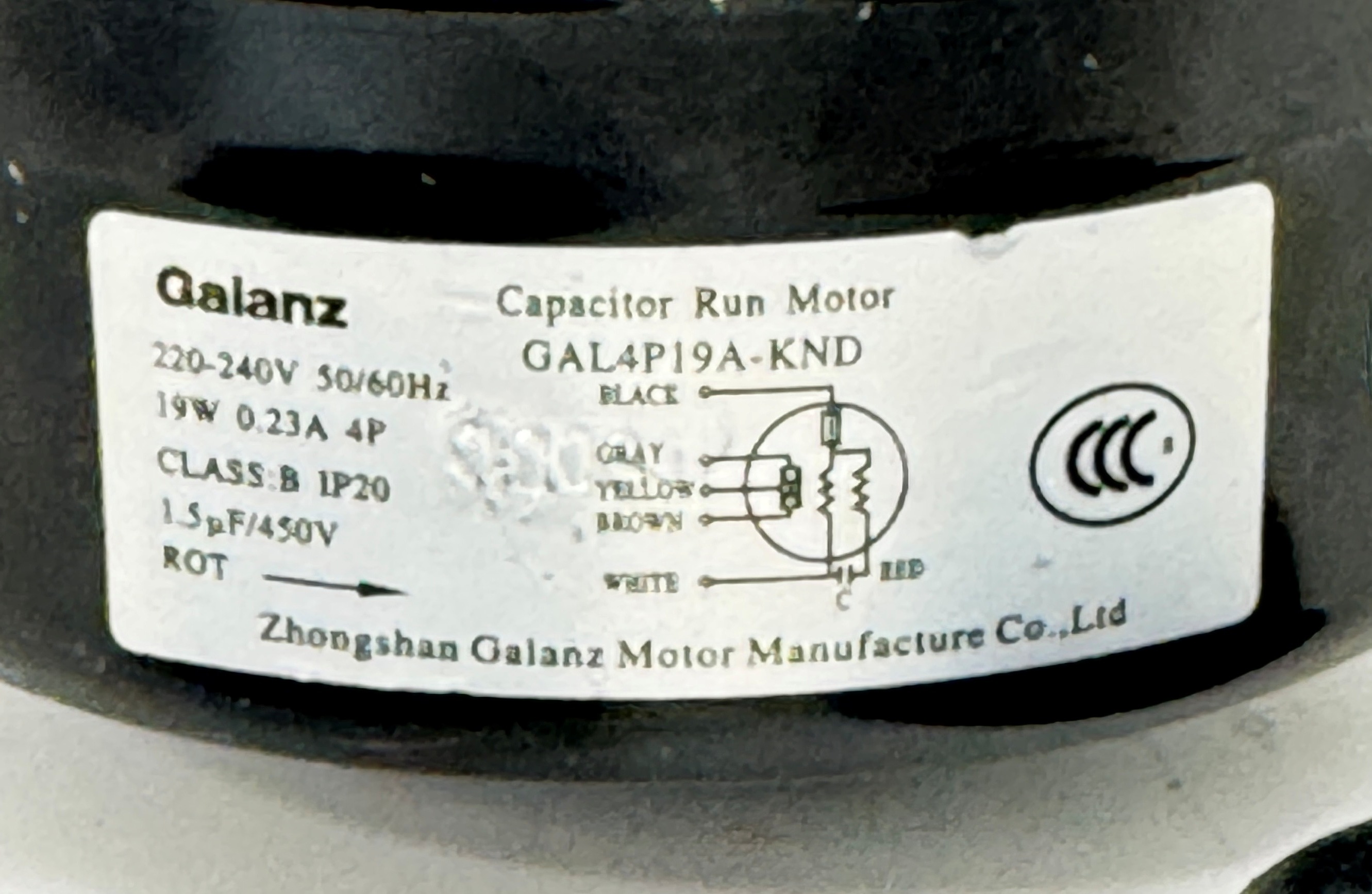

Jedná se o čtyřpólový kondenzátorový motor (Capacitor Run Motor) s napájením 220–240 V AC / 50–60 Hz, příkonem 19 W a jmenovitým proudem 0,23 A. Pro provoz motoru je předepsán kondenzátor 1,5 µF / 450 V AC. Výrobce uvádí izolační třídu Class B a na konkrétním motoru na fotografii stupeň krytí IP20.

Motor je vybaven samostatnými vodiči elektronického snímání otáček – jde o tzv. PG motor (Pulse Generator). Snímač poskytuje řídicí elektronice klimatizace zpětnou informaci o skutečném otáčení motoru. Technické podklady pro GAL4P19A-KND popisují snímání pomocí Hallova senzoru; dostupné praktické měření tohoto motoru uvádí tři impulzy na jednu otáčku.

Technické parametry

• Výrobce: Galanz – Zhongshan Galanz Motor Manufacture Co., Ltd.
• Model: GAL4P19A-KND
• Konstrukce: Capacitor Run Motor
• Provedení: jednofázový AC motor s PG snímáním otáček
• Napájecí napětí: 220–240 V AC
• Frekvence: 50/60 Hz
• Příkon: 19 W
• Jmenovitý proud: 0,23 A
• Počet pólů: 4P
• Izolační třída: Class B
• Krytí dle štítku: IP20
• Provozní kondenzátor: 1,5 µF / 450 V AC
• Zpětná vazba otáček: PG / Hallův snímač

Elektrické údaje 19 W, 0,23 A, 4P a 1,5 µF/450 V potvrzuje vedle štítku motoru také více nezávislých katalogových zdrojů.

Mechanické rozměry nabízeného motoru

Rozměry byly fyzicky změřeny na nabízeném kusu:

• Průměr těla motoru: 98 mm
• Celková výška těla včetně ložiskových krytů: 62 mm
• Výška předního ložiskového krytu: 8 mm
• Výška zadního ložiskového krytu: 8 mm
• Průměr ložiskových krytů: Ø 24 mm
• Délka vystupující hřídele od ložiskového krytu: 27 mm
• Délka zploštění hřídele: 25 mm

Poznámka k rozměrům: Na internetu se u GAL4P19A-KND vyskytují odlišné rozměrové údaje a zjevně existují různá konstrukční provedení nebo katalogové nepřesnosti. Výše uvedené rozměry proto vycházejí přímo z měření nabízeného motoru a mají pro posouzení mechanické kompatibility přednost. Jeden sekundární zdroj například uvádí tělo Ø92 mm, což vašemu kusu neodpovídá.

Elektrické zapojení a PG snímač

Podle schématu motoru a dostupné technické dokumentace jsou odděleny silové vodiče motoru a vodiče PG snímače.

Technický dokument pro GAL4P19A-KND identifikuje:

• White / bílý – pracovní vinutí
• Black / černý – pomocné vinutí
• Red / červený – kondenzátor
• Brown / hnědý – GND snímače
• Grey / šedý – signál PG
• Yellow / žlutý – napájení snímače VCC

PG část tedy není další výkonové vinutí motoru, ale elektronická zpětná vazba pro řídicí desku klimatizace.

Použití a kompatibilita

Motor GAL4P19A-KND se vyskytuje zejména jako motor ventilátoru klimatizačních jednotek. Dostupné katalogy jej uvádějí pro vnitřní jednotky různých klimatizací vyráběných na platformách Galanz.

V některých zdrojích se jako ekvivalent objevuje GAL019H40720-K01. Existují tvrzení o vzájemné zaměnitelnosti těchto motorů, ale protože se mohou lišit mechanickým provedením, doporučuji to na e-shopu formulovat opatrně: GAL019H40720-K01 může být podle konkrétní aplikace alternativním označením/provedením; před montáží je nutné porovnat rozměry, hřídel, konektory a zapojení.

Při výběru náhradního motoru doporučujeme porovnat především:

GAL4P19A-KND – 220–240 V – 19 W – 0,23 A – 4P – 1,5 µF/450 V – PG snímač – mechanické rozměry – provedení hřídele – konektory a zapojení.

Samotná shoda výkonu a napájecího napětí není dostatečným kritériem kompatibility.

ENGLISH

Galanz GAL4P19A-KND Air Conditioner Fan Motor – 19 W, 220–240 V, PG

Original Galanz GAL4P19A-KND fan motor primarily designed for air-conditioning units, ventilation systems and other equipment using a mechanically and electrically compatible single-phase AC motor.

The GAL4P19A-KND is a 4-pole capacitor-run motor rated for 220–240 V AC, 50/60 Hz, with a rated input power of 19 W and current of 0.23 A. The motor requires a 1.5 µF / 450 V AC run capacitor.

The motor also incorporates PG (Pulse Generator) speed feedback. A Hall-effect sensor provides the air-conditioner's electronic control board with information about actual motor rotation.

Technical specifications

• Manufacturer: Galanz – Zhongshan Galanz Motor Manufacture Co., Ltd.
• Model: GAL4P19A-KND
• Motor type: Capacitor Run Motor
• Supply voltage: 220–240 V AC
• Frequency: 50/60 Hz
• Rated power: 19 W
• Rated current: 0.23 A
• Poles: 4P
• Insulation class: Class B
• Protection rating according to the motor label: IP20
• Run capacitor: 1.5 µF / 450 V AC
• Speed feedback: PG / Hall-effect sensor

Mechanical dimensions

Dimensions physically measured on the motor offered:

• Motor body diameter: 98 mm
• Total motor body height including bearing housings: 62 mm
• Front bearing housing height: 8 mm
• Rear bearing housing height: 8 mm
• Bearing housing diameter: Ø 24 mm
• Shaft length from bearing housing: 27 mm
• Length of shaft flat: 25 mm

These measured dimensions should be used when checking mechanical compatibility. Published dimensions for GAL4P19A-KND vary between different sources and versions.

PG sensor wiring

Available technical documentation for this specific motor identifies the connections as:

• White – motor winding
• Black – motor winding
• Red – capacitor
• Brown – PG sensor GND
• Grey – PG signal
• Yellow – PG sensor VCC

When selecting a replacement motor, compare the complete specification:

GAL4P19A-KND – 220–240 V – 19 W – 0.23 A – 4P – 1.5 µF/450 V – PG feedback – mechanical dimensions – shaft design – connectors and wiring.

Matching voltage and wattage alone does not guarantee compatibility.

DEUTSCH

Galanz GAL4P19A-KND Lüftermotor für Klimaanlagen – 19 W, 220–240 V, PG

Originaler Galanz GAL4P19A-KND Lüftermotor für Klimaanlagen, Lüftungsgeräte und weitere Anwendungen, die einen mechanisch und elektrisch entsprechenden einphasigen AC-Motor verwenden.

Der GAL4P19A-KND ist ein vierpoliger Kondensatormotor (Capacitor Run Motor) für 220–240 V AC / 50–60 Hz mit einer Nennleistung von 19 W und einem Nennstrom von 0,23 A. Für den Betrieb ist ein Betriebskondensator 1,5 µF / 450 V AC erforderlich.

Zusätzlich besitzt der Motor eine PG-Drehzahlrückmeldung (Pulse Generator). Über einen Hall-Sensor erhält die Steuerelektronik des Klimagerätes eine Rückmeldung über die tatsächliche Rotation des Motors.

Technische Daten

• Hersteller: Galanz – Zhongshan Galanz Motor Manufacture Co., Ltd.
• Typ: GAL4P19A-KND
• Motorbauart: Capacitor Run Motor
• Betriebsspannung: 220–240 V AC
• Frequenz: 50/60 Hz
• Leistung: 19 W
• Nennstrom: 0,23 A
• Polzahl: 4P
• Isolationsklasse: Class B
• Schutzart laut Typenschild: IP20
• Betriebskondensator: 1,5 µF / 450 V AC
• Drehzahlrückmeldung: PG / Hall-Sensor

Mechanische Abmessungen

Direkt am angebotenen Motor gemessene Abmessungen:

• Durchmesser des Motorgehäuses: 98 mm
• Gesamthöhe einschließlich Lagerabdeckungen: 62 mm
• Höhe der vorderen Lagerabdeckung: 8 mm
• Höhe der hinteren Lagerabdeckung: 8 mm
• Durchmesser der Lagerabdeckungen: Ø 24 mm
• Wellenlänge ab Lagerabdeckung: 27 mm
• Länge der Wellenabflachung: 25 mm

Für die Beurteilung der mechanischen Kompatibilität sollten diese direkt gemessenen Werte verwendet werden, da veröffentlichte Maßangaben für GAL4P19A-KND teilweise voneinander abweichen.

Elektrischer Anschluss / PG-Sensor

Die verfügbare technische Dokumentation für GAL4P19A-KND beschreibt folgende Anschlüsse:

• Weiß (White) – Motorwicklung
• Schwarz (Black) – Motorwicklung
• Rot (Red) – Kondensator
• Braun (Brown) – GND des PG-Sensors
• Grau (Grey) – PG-Signal
• Gelb (Yellow) – Versorgung VCC des PG-Sensors

Bei der Auswahl eines Ersatzmotors müssen daher nicht nur Spannung und Leistung, sondern die vollständigen Daten verglichen werden:

GAL4P19A-KND – 220–240 V – 19 W – 0,23 A – 4P – 1,5 µF/450 V – PG-Rückmeldung – Abmessungen – Wellenausführung – Steckverbinder und Anschlussbelegung.

Eine Übereinstimmung von Spannung und Leistung allein garantiert keine Kompatibilität.
