Motor ventilátoru HSL-5625-A 230 V / 25 W + kondenzátor 0,8 µF – pro čističky vzduchu

ČESKY

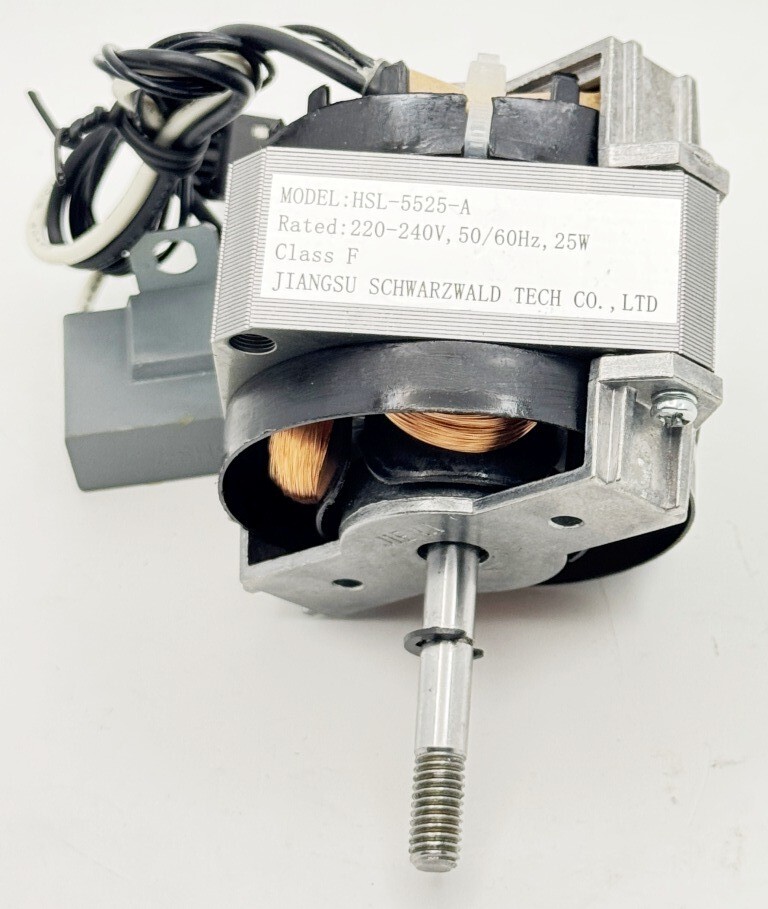

Motor ventilátoru HSL-5625-A 230 V / 25 W pro čističky vzduchu

Náhradní jednofázový motor HSL-5625-A určený především pro pohon ventilátoru menších čističek vzduchu a obdobných zařízení pro cirkulaci a filtraci vzduchu.

Motor je konstruován pro síťové napájení 220–240 V AC / 50–60 Hz a má jmenovitý výkon 25 W. Vinutí je provedeno v izolační třídě F. Motor je vybaven vnitřní tepelnou ochranou, která chrání vinutí při nadměrném tepelném zatížení.

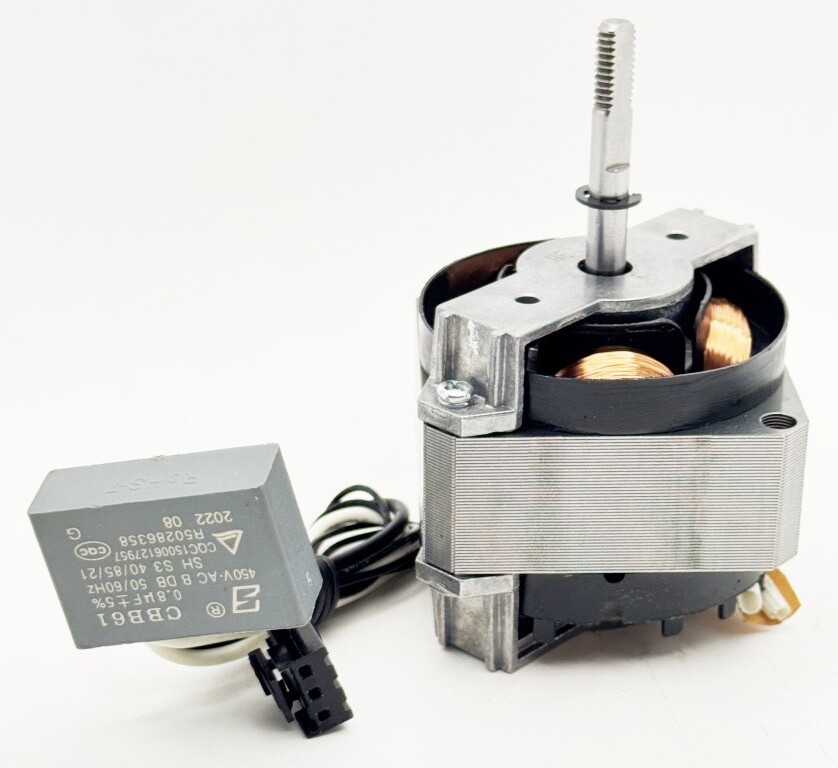

Součástí nabízené sestavy je také provozní/rozběhový kondenzátor CBB61 0,8 µF ±5 % / 450 V AC a přívodní kabeláž zakončená konektorem. Kondenzátory řady CBB61 jsou určeny pro jednofázové AC motory a využívají se pro vytvoření potřebného fázového posuvu pomocného vinutí.

Motor je vhodný především jako náhradní motor ventilátoru čističky vzduchu, případně jej lze použít i v jiném zařízení, pokud souhlasí elektrické parametry, směr otáčení, mechanické rozměry, provedení hřídele a způsob elektrického připojení.

Technické parametry

Mechanické rozměry – měřeno na nabízeném dílu

Obsah dodávky: motor HSL-5625-A, kondenzátor CBB61 0,8 µF / 450 V AC, přívodní kabeláž s konektorem.

Upozornění: Před objednáním doporučujeme porovnat nejen označení původního motoru, ale také rozměry těla, délku a provedení hřídele, polohu pojistného prvku, elektrické parametry a provedení konektoru. Shodný příkon nebo rozměr motoru sám o sobě nezaručuje mechanickou ani elektrickou kompatibilitu.

ENGLISH

HSL-5625-A 230 V / 25 W Fan Motor for Air Purifiers

Replacement HSL-5625-A single-phase AC motor, primarily designed to drive the fan in compact air purifiers and similar air circulation and filtration equipment.

The motor is rated for 220–240 V AC, 50/60 Hz operation with a rated power of 25 W and Class F insulation. An internal thermal protector provides protection against excessive winding temperature.

The supplied assembly includes a CBB61 0,8 µF ±5 %, 450 V AC motor capacitor and connection wiring with connector. CBB61 capacitors are commonly designed for starting and running single-phase AC motors.

The motor is primarily intended as a replacement fan motor for small air purifiers, but may also be used in other appliances provided that the electrical characteristics, shaft dimensions, direction of rotation, mounting dimensions and wiring are compatible.

Technical specifications

Measured mechanical dimensions

Package includes: HSL-5625-A motor, CBB61 0,8 µF / 450 V AC capacitor and wiring with connector.

Important: Before ordering, compare the original motor designation as well as its electrical parameters, body dimensions, shaft geometry, retaining-ring position, connector and direction of rotation.

DEUTSCH

Lüftermotor HSL-5625-A 230 V / 25 W für Luftreiniger

Einphasiger Ersatzmotor HSL-5625-A, hauptsächlich zum Antrieb von Lüftern in kleineren Luftreinigern sowie vergleichbaren Luftfilter- und Umluftgeräten.

Der Motor ist für 220–240 V AC bei 50/60 Hz ausgelegt und besitzt eine Nennleistung von 25 W. Die Wicklungsisolation entspricht der Isolationsklasse F. Eine integrierte thermische Schutzvorrichtung schützt den Motor vor unzulässig hoher Wicklungstemperatur.

Zum Lieferumfang gehört der zugehörige Motorkondensator CBB61 mit 0,8 µF ±5 % / 450 V AC sowie die Anschlussleitung mit Steckverbinder. Kondensatoren der Baureihe CBB61 werden für den Anlauf und Betrieb einphasiger Wechselstrommotoren eingesetzt.

Der Motor ist hauptsächlich als Ersatz-Lüftermotor für kompakte Luftreiniger vorgesehen. Eine Verwendung in anderen Geräten ist ebenfalls möglich, sofern elektrische Daten, Drehrichtung, Wellengeometrie, mechanische Abmessungen und Anschlussbelegung übereinstimmen.

Technische Daten

Mechanische Abmessungen – am angebotenen Teil gemessen

Lieferumfang: Motor HSL-5625-A, CBB61-Kondensator 0,8 µF / 450 V AC und Anschlussleitung mit Steckverbinder.

Hinweis: Vor der Bestellung sollten neben der Typenbezeichnung insbesondere Versorgungsspannung, Leistung, Motorgehäuse, Wellenabmessungen, Position des Sicherungsrings, Anschlussstecker und Drehrichtung mit dem Originalmotor verglichen werden.
