GAL12A-BD 12V DC krokový motor žaluzií klimatizace – AE-HCDM194-1, rozteč 32 mm

ČESKY

GAL12A-BD 12V DC krokový motor žaluzií klimatizace – AE-HCDM194-1, kabel 220 mm

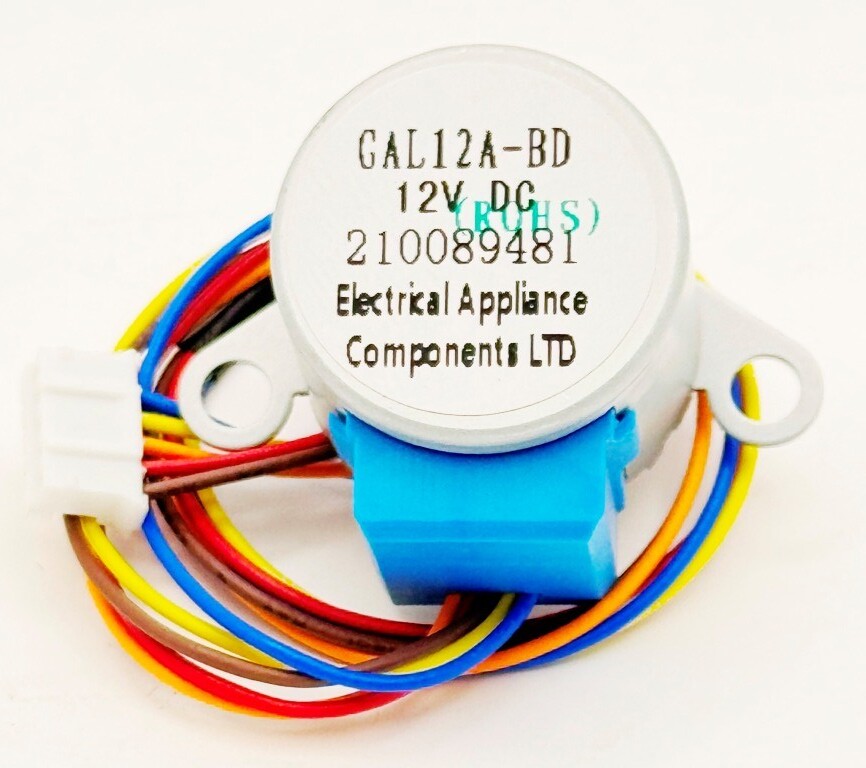

Krokový motor GAL12A-BD 12 V DC, označení sestavy AE-HCDM194-1, určený pro elektrické ovládání výstupních žaluzií, lamel a funkce SWING klimatizačních zařízení.

Motor je vybaven integrovanou redukční převodovkou umožňující pomalé a přesně řízené natáčení výstupní hřídele. Používá se zejména jako pohon mechanismu, který mění úhel výstupních lamel klimatizace a tím směr proudění vzduchu.

Provedení používá 5vodičové připojení, napájecí napětí 12 V DC a kabeláž o délce přibližně 220 mm, zakončenou konektorem dle fotografie.

Zvláštností tohoto motoru je velmi kompaktní tělo o průměru pouze 24 mm a zejména atypické provedení montážní příruby. Rozteč středů montážních otvorů je 32 mm a osa otvorů je vůči ose výstupní hřídele odsazena. Kolmá vzdálenost osy montážních otvorů od osy hřídele činí přibližně 10 mm.

Výstupní hřídel má průměr 5 mm, délku 9 mm a je opatřena oboustranným zploštěním na rozměr 3 mm.

Technické parametry

Mechanické rozměry – měřeno na nabízeném dílu

Kompatibilita a další označení

Motor GAL12A-BD se používá jako pohon výstupních žaluzií u různých klimatizačních jednotek. V servisních a obchodních katalozích se vyskytují zejména následující křížová označení:

GAL12A-BD / AE-HCDM194-1 / 24BYJ48A / 19062811 / 9KL-2010000143 / MP24GA5 / 9192433482 / 9192435963 / C00894052.

Doložené aplikace zahrnují například klimatizace Galanz AS-09HR53C2H, AUS-09HR53CA2, Beko/Arçelik, First Line FCS12000CH, Argo Clima AWG35RH.U / AGE35RH.UE a další konstrukčně příbuzné klimatizační jednotky.

POZOR: U motorů žaluzií není vhodné určovat kompatibilitu pouze podle napětí 12 V nebo podobného vzhledu. Před objednáním porovnejte zejména GAL12A-BD, konektor, zapojení vodičů, délku a profil hřídele a především atypickou montážní rozteč 32 mm.

ENGLISH

GAL12A-BD 12V DC Air Conditioner Louver Stepper Motor – AE-HCDM194-1, 220 mm Cable

GAL12A-BD 12 V DC geared stepper motor, assembly designation AE-HCDM194-1, designed for controlling air outlet louvers, air-direction vanes and SWING mechanisms in air-conditioning systems.

The integrated reduction gearbox provides slow and accurately controlled movement of the output shaft, allowing precise positioning of the air-conditioner outlet louvers and consequently controlling the direction of airflow.

The motor uses a 5-wire connection, operates from 12 V DC and is equipped with an approximately 220 mm cable terminated with the connector shown in the product photographs.

This version features a particularly compact 24 mm diameter motor body and an unusual mounting flange configuration. The centre-to-centre mounting-hole spacing is 32 mm, while the mounting-hole axis is offset approximately 10 mm from the output-shaft axis.

The output shaft is 9 mm long and 5 mm in diameter, with double-sided flats reducing the shaft thickness to 3 mm.

Technical specifications

Mechanical dimensions – measured on the supplied part

The GAL12A-BD can also be found under several cross-reference numbers, including 24BYJ48A, 19062811, 9KL-2010000143, MP24GA5, 9192433482, 9192435963 and C00894052.

Documented applications include various Galanz, Beko/Arçelik and First Line air conditioners, including First Line FCS12000CH and selected Galanz models.

IMPORTANT: Do not select a replacement motor by voltage and appearance alone. Before ordering, compare the GAL12A-BD designation, connector and wiring, shaft dimensions and profile, and especially the 32 mm mounting-hole spacing with the original motor.

DEUTSCH

GAL12A-BD 12V DC Schrittmotor für Klimaanlagen-Lamellen – AE-HCDM194-1, Kabel 220 mm

GAL12A-BD 12 V DC Getriebe-Schrittmotor, Baugruppenbezeichnung AE-HCDM194-1, für den Antrieb von Luftauslasslamellen, Luftleitklappen und SWING-Mechanismen in Klimageräten.

Das integrierte Untersetzungsgetriebe ermöglicht eine langsame und präzise gesteuerte Bewegung der Ausgangswelle. Dadurch können die Luftleitlamellen exakt positioniert und die Richtung des austretenden Luftstroms eingestellt werden.

Der Motor arbeitet mit 12 V DC, besitzt einen 5-adrigen Anschluss und eine ca. 220 mm lange Anschlussleitung mit dem auf den Produktfotos dargestellten Steckverbinder.

Kennzeichnend für diese Ausführung sind das besonders kompakte Motorgehäuse mit 24 mm Durchmesser und die atypische Befestigungsgeometrie. Der Mittenabstand der beiden Befestigungsbohrungen beträgt 32 mm. Die Befestigungsachse ist gegenüber der Ausgangswelle versetzt; der senkrechte Abstand zur Wellenachse beträgt ca. 10 mm.

Die Ausgangswelle besitzt einen Durchmesser von 5 mm und eine Länge von 9 mm. Die beidseitige Abflachung reduziert die Wellenstärke auf 3 mm.

Technische Daten

Mechanische Abmessungen – am angebotenen Teil gemessen

Als Vergleichs- bzw. Ersatzteilnummern sind für GAL12A-BD unter anderem 24BYJ48A, 19062811, 9KL-2010000143, MP24GA5, 9192433482, 9192435963 und C00894052 dokumentiert.

Dokumentierte Anwendungen finden sich unter anderem bei verschiedenen Klimageräten von Galanz, Beko/Arçelik und First Line.

ACHTUNG: Ein Ersatzmotor darf nicht nur anhand der Betriebsspannung und des äußeren Erscheinungsbildes ausgewählt werden. Bitte vergleichen Sie vor der Bestellung insbesondere Typenbezeichnung, Steckverbinder und Verdrahtung, Wellenabmessungen sowie den atypischen Lochabstand von 32 mm.
