35BYJ46 12V DC krokový motor žaluzií ECG – kovová hřídel 9,5 mm

ČESKY

35BYJ46 12V DC krokový motor žaluzií klimatizace – kovová hřídel 9,5 mm

Krokový motor 35BYJ46, 12 V DC s integrovanou převodovkou, určený především pro pohon výstupních žaluzií a mechanismu SWING u mobilních klimatizací ECG. Motor zajišťuje pomalé a přesné polohování lamel, které směrují proud vystupujícího vzduchu.

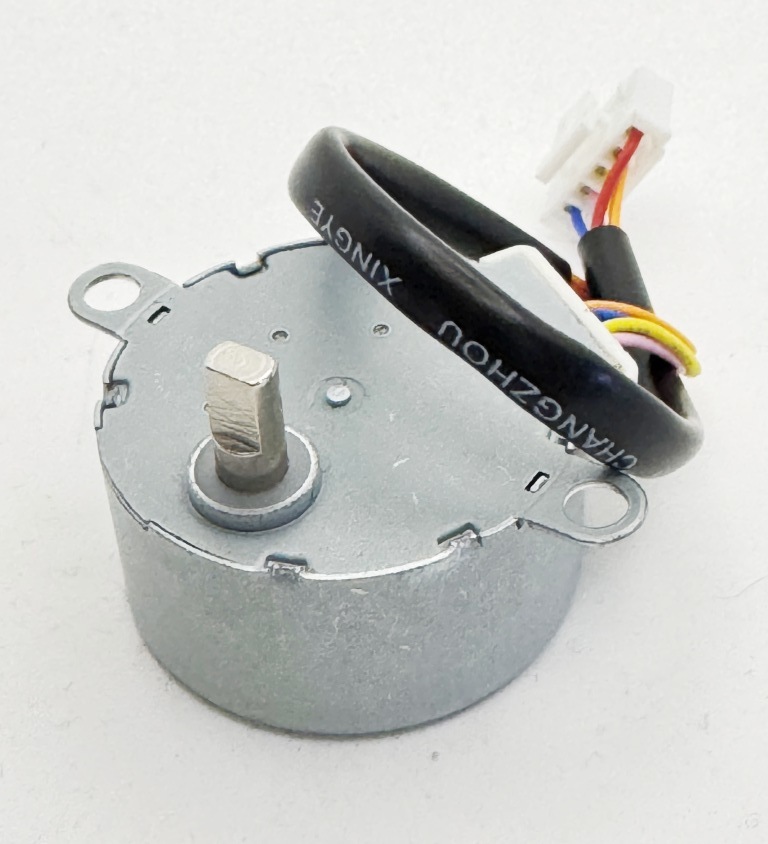

Jedná se o provedení s krátkou kovovou výstupní hřídelí délky přibližně 9,5 mm, oboustranným zploštěním hřídele a přívodním kabelem délky přibližně 150 mm, zakončeným konektorem dle fotografie produktu.

Motor má kompaktní tělo o průměru 35 mm, výšku 17 mm a montážní rozteč otvorů 42 mm. Výstupní kovová hřídel má průměr 5 mm, přičemž oboustranné zploštění vytváří tloušťku hřídele 3 mm.

Krokové motory řady 35BYJ46 jsou díky integrovanému převodu běžně používány pro pohon žaluzií a vzduchových klapek klimatizačních zařízení.

Technické parametry:

POZOR – existují různá provedení motoru 35BYJ46 12 V DC. V klimatizacích ECG se podle výrobní série mohou vyskytovat motory se stejným základním označením 35BYJ46, ale s odlišnou výstupní hřídelí, délkou kabeláže a jiným konektorem. Před objednáním proto porovnejte zejména délku a tvar hřídele, konektor a délku přívodního kabelu s původním motorem.

ENGLISH

35BYJ46 12V DC Air Conditioner Louver Stepper Motor – 9.5 mm Metal Shaft

35BYJ46 12 V DC geared stepper motor, primarily designed for driving the air outlet louvers and SWING mechanism in ECG mobile air conditioners. The geared stepper mechanism provides slow and precise positioning of the air-direction louvers.

This version is equipped with a short metal output shaft approximately 9.5 mm long, with double-sided flats, and an approximately 150 mm connection cable terminated with the connector shown in the product photographs.

The compact motor body has a diameter of 35 mm, body height of 17 mm and mounting-hole spacing of 42 mm. The metal output shaft has a diameter of 5 mm and a thickness of 3 mm across the double-sided flat section.

35BYJ46 geared stepper motors are commonly used for positioning air-conditioner louvers, air dampers and similar mechanisms.

Technical specifications:

IMPORTANT – different versions of the 35BYJ46 12 V DC motor exist. Depending on the production series, ECG air conditioners may use motors with the same basic 35BYJ46 designation but with a different output shaft, cable length and connector. Before ordering, please compare the shaft dimensions and shape, connector and cable length with the original motor.

DEUTSCH

35BYJ46 12V DC Schrittmotor für Klimaanlagen-Lamellen – Metallwelle 9,5 mm

35BYJ46 12 V DC Getriebe-Schrittmotor, hauptsächlich für den Antrieb der Luftauslasslamellen und des SWING-Mechanismus von mobilen ECG-Klimaanlagen. Der integrierte Getriebemechanismus ermöglicht eine langsame und präzise Positionierung der Luftleitlamellen.

Diese Ausführung besitzt eine kurze Metall-Ausgangswelle mit ca. 9,5 mm Länge und beidseitiger Abflachung. Die Anschlussleitung ist ca. 150 mm lang und mit dem auf den Produktfotos dargestellten Steckverbinder ausgestattet.

Das kompakte Motorgehäuse besitzt einen Durchmesser von 35 mm, eine Höhe von 17 mm und einen Abstand der Befestigungsbohrungen von 42 mm. Die Metallwelle hat einen Durchmesser von 5 mm. Im beidseitig abgeflachten Bereich beträgt die Wellenstärke 3 mm.

Getriebe-Schrittmotoren der Baureihe 35BYJ46 werden typischerweise zur Betätigung von Luftleitlamellen, Luftklappen und vergleichbaren Positioniermechanismen in Klimageräten eingesetzt.

Technische Daten:

ACHTUNG – der Motor 35BYJ46 12 V DC ist in verschiedenen Ausführungen erhältlich. Abhängig von der Produktionsserie können in ECG-Klimaanlagen Motoren mit derselben Grundbezeichnung 35BYJ46 verwendet worden sein, die sich jedoch durch Ausgangswelle, Kabellänge und Steckverbinder unterscheiden. Bitte vergleichen Sie deshalb vor der Bestellung insbesondere Form und Länge der Welle, Steckverbinder und Kabellänge mit dem Originalmotor.
