35BYJ46 12V DC / 130Ω krokový motor žaluzií ECG – hřídel 14,5 mm, kabel 600 mm

ČESKY

35BYJ46 12V DC / 130 Ω krokový motor žaluzií ECG – hřídel 14,5 mm, kabel 600 mm

Převodový krokový motor 35BYJ46, 12 V DC / 130 Ω, určený především pro pohon výstupních žaluzií a mechanismu automatického směrování vzduchu SWING u klimatizací ECG.

Motor obsahuje integrovanou redukční převodovku, která převádí krokový pohyb elektromotoru na pomalý a přesně definovaný pohyb výstupní hřídele. Toto provedení je vhodné zejména pro natáčení vzduchových lamel, klapek a další polohovací mechanismy klimatizačních a vzduchotechnických zařízení.

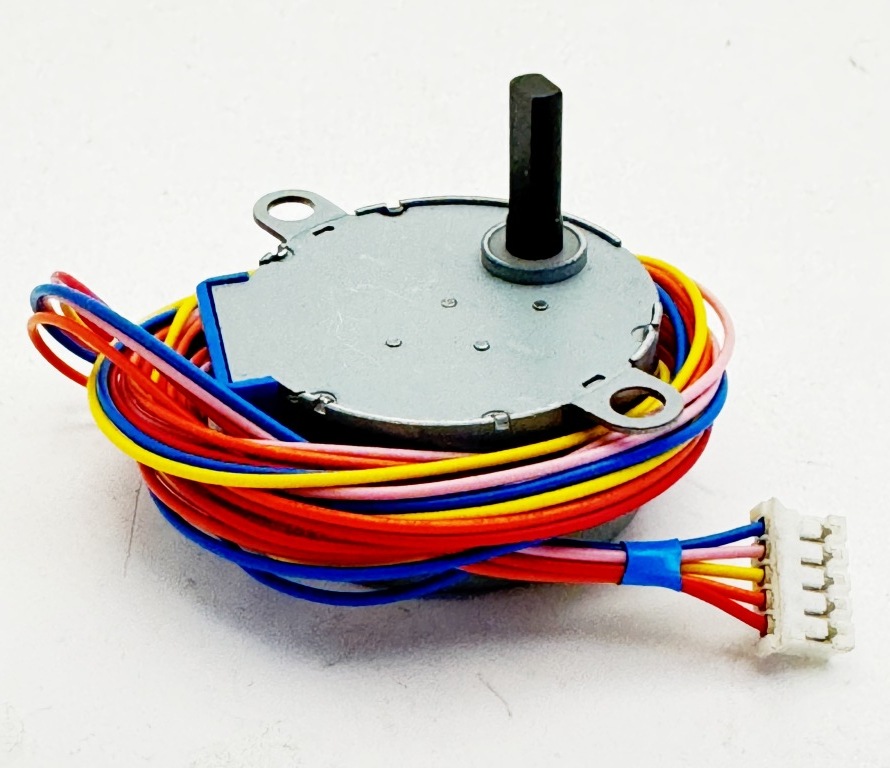

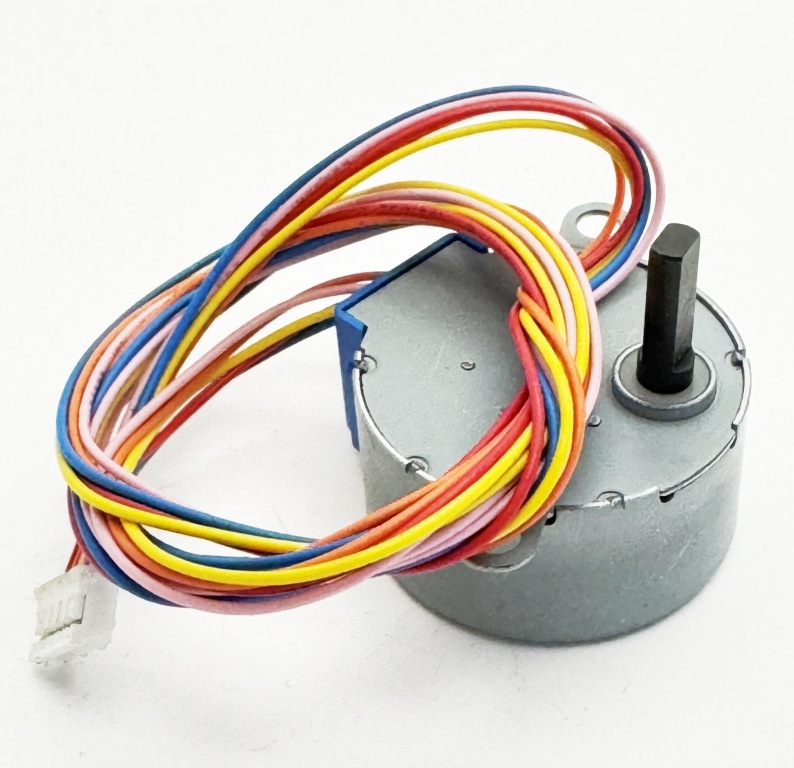

Jedná se o provedení s prodlouženou kovovou hřídelí délky cca 14,5 mm s černou povrchovou úpravou, oboustranným zploštěním v délce 13 mm a dlouhou přívodní kabeláží cca 600 mm, zakončenou konektorem dle fotografie produktu.

Motor je čtyřfázový unipolární krokový motor s pěti přívodními vodiči. Pro variantu 35BYJ46 s parametry 12 V / 130 Ω je v technické dokumentaci řady uváděn převod 1:85 a krokový úhel 7,5°/85.

Technické parametry

Mechanické rozměry – měřeno na nabízeném dílu

Katalogové provedení 35BYJ46 používá tělo Ø35 mm, montážní rozteč 42 mm a hřídel Ø5 mm; samotná výstupní hřídel i délka kabeláže mohou být podle konkrétní aplikace modifikovány.

Použití: Primárně jako náhradní motor pro ovládání výstupních žaluzií klimatizací ECG. Motor lze použít také v dalších klimatizačních, ventilačních nebo polohovacích mechanismech používajících elektricky a mechanicky shodný motor 35BYJ46 12 V / 130 Ω.

POZOR – v klimatizacích ECG se vyskytují minimálně dvě odlišné varianty motoru 35BYJ46 / 12 V DC. Druhá varianta v naší nabídce má kratší kovovou hřídel cca 9,5 mm, kratší kabeláž cca 150 mm a odlišný konektor. Motory proto nelze zaměňovat pouze podle základního označení 35BYJ46.

Před objednáním vždy porovnejte délku a provedení hřídele, délku kabeláže a konektor s původním motorem.

ENGLISH

35BYJ46 12V DC / 130 Ω Air Conditioner Louver Stepper Motor – 14.5 mm Shaft, 600 mm Cable

35BYJ46 12 V DC / 130 Ω geared stepper motor, primarily designed for driving air outlet louvers and automatic SWING mechanisms in ECG air conditioners.

The integrated reduction gearbox converts the stepper motor movement into slow and accurately controlled rotation of the output shaft, making the motor particularly suitable for positioning air louvers, dampers and similar HVAC mechanisms.

This version features an extended metal output shaft approximately 14.5 mm long with a black surface finish, a 13 mm long double-sided flat section and an approximately 600 mm connection cable terminated with the connector shown in the product photographs.

The motor is a 4-phase, 5-wire unipolar permanent-magnet geared stepper motor. Technical documentation for the 12 V / 130 Ω version of the 35BYJ46 family specifies a 1:85 reduction ratio and 7.5°/85 step angle.

Technical specifications

Mechanical dimensions – measured on the offered part

Application: Primarily intended as a replacement motor for the air outlet louver / SWING mechanism of ECG air conditioners. It may also be suitable for other HVAC, air-damper and positioning mechanisms using an electrically and mechanically compatible 35BYJ46 12 V / 130 Ω motor.

IMPORTANT – at least two different 35BYJ46 / 12 V DC motor versions are used in ECG air conditioners. The other version in our range has a shorter approx. 9.5 mm metal shaft, an approx. 150 mm cable and a different connector. The motors must therefore not be selected by the 35BYJ46 designation alone.

Before ordering, always compare the output shaft, cable length and connector with the original motor.

DEUTSCH

35BYJ46 12V DC / 130 Ω Schrittmotor für Klimaanlagen-Lamellen – Welle 14,5 mm, Kabel 600 mm

35BYJ46 12 V DC / 130 Ω Getriebe-Schrittmotor, hauptsächlich für den Antrieb der Luftauslasslamellen und des automatischen SWING-Mechanismus von ECG-Klimaanlagen.

Das integrierte Untersetzungsgetriebe wandelt die Schrittbewegung des Motors in eine langsame und präzise definierte Bewegung der Ausgangswelle um. Dadurch eignet sich der Motor insbesondere zur Positionierung von Luftleitlamellen, Luftklappen und vergleichbaren Mechanismen in Klima- und Lüftungsgeräten.

Diese Ausführung besitzt eine verlängerte Metall-Ausgangswelle mit ca. 14,5 mm Länge und schwarzer Oberflächenbehandlung, eine beidseitige Abflachung über 13 mm sowie eine ca. 600 mm lange Anschlussleitung mit dem auf den Produktfotos dargestellten Steckverbinder.

Es handelt sich um einen 4-phasigen unipolaren Permanentmagnet-Schrittmotor mit fünf Anschlussleitungen und integriertem Getriebe. Für die Ausführung 35BYJ46 mit 12 V / 130 Ω wird in technischen Unterlagen ein Untersetzungsverhältnis von 1:85 und ein Schrittwinkel von 7,5°/85 angegeben.

Technische Daten

Mechanische Abmessungen – am angebotenen Teil gemessen

Verwendung: Primär als Ersatzmotor für die Luftauslasslamellen bzw. den SWING-Mechanismus von ECG-Klimaanlagen. Der Motor kann auch in anderen Klima-, Lüftungs- und Positioniermechanismen verwendet werden, sofern ein elektrisch und mechanisch kompatibler Motor 35BYJ46 12 V / 130 Ω eingesetzt wird.

ACHTUNG – in ECG-Klimaanlagen werden mindestens zwei unterschiedliche Ausführungen des Motors 35BYJ46 / 12 V DC verwendet. Die andere Variante in unserem Sortiment besitzt eine kürzere Metallwelle von ca. 9,5 mm, eine ca. 150 mm lange Anschlussleitung und einen anderen Steckverbinder. Die Motoren dürfen daher nicht ausschließlich anhand der Bezeichnung 35BYJ46 ausgewählt werden.

Bitte vergleichen Sie vor der Bestellung unbedingt Ausführung und Länge der Welle, Kabellänge und Steckverbinder mit dem Originalmotor.
