ZWD-33 – bezkartáčový DC motor 310 V / 33 W pro čističky vzduchu

ČESKY

ZWD-33 – bezkartáčový DC motor 310 V / 33 W pro čističky vzduchu

ZWD-33 je elektronicky komutovaný bezkartáčový stejnosměrný motor (BLDC – Brushless DC Motor) výrobce Jiangsu Sanjiang Electric Group Co., Ltd., určený především pro pohon ventilátorů čističek vzduchu a obdobných vzduchotechnických zařízení.

Motor je napájen stejnosměrným napětím DC 310 V, má jmenovitý příkon/výkon dle štítku 33 W, jmenovitý proud 0,13 A a jmenovité otáčky 1000 min⁻¹. Krytí motoru je IP20.

Na rozdíl od běžného jednofázového AC motoru nepoužívá ZWD-33 provozní kondenzátor. Jde o elektronicky komutovaný BLDC motor, který vyžaduje příslušné napájecí a řídicí signály. Z tohoto důvodu jej nelze připojit přímo k síťovému napětí 230 V AC.

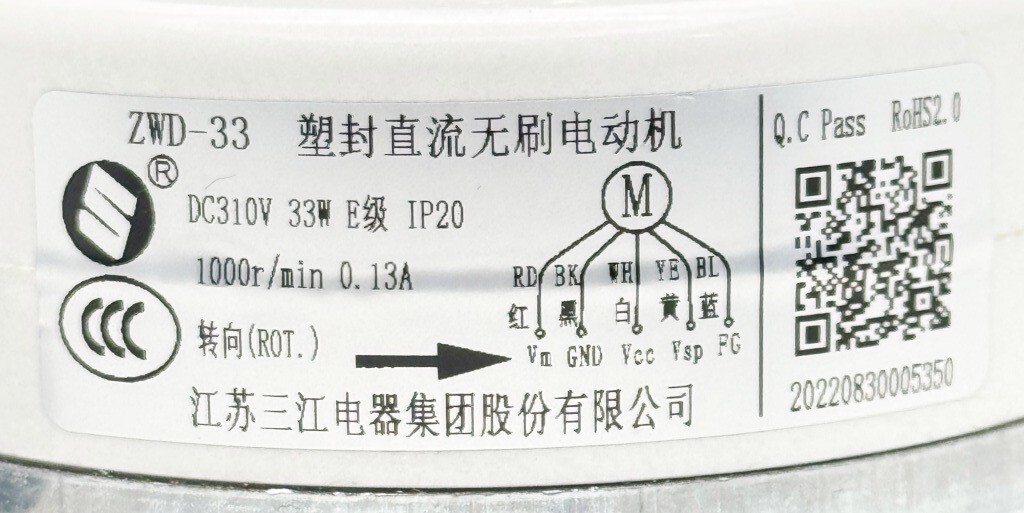

Ze schématu na originálním typovém štítku lze identifikovat pět elektrických přívodů:

• RD – červený: Vin, napájecí napětí
• BK – černý: GND
• WH – bílý: Vcc
• YE – žlutý: Vsp, řídicí signál otáček
• BL – modrý: FG, výstup zpětné vazby otáček

Takové zapojení odpovídá koncepci vysokonapěťových BLDC ventilátorových motorů, kde je vedle vysokonapěťového DC napájení použit samostatný nízkonapěťový napájecí/řídicí obvod a výstup zpětné vazby otáček. Obdobné HVAC BLDC systémy používají DC310 V, GND, pomocné napájení a signál otáček/zpětné vazby.

Technické parametry:

Použití: Primárně jako náhradní motor ventilátoru pro vybrané čističky vzduchu ECG, ve kterých byl tento typ motoru použit. Konstrukčně může být vhodný také pro další čističky vzduchu, filtrační jednotky a vzduchotechnická zařízení používající motor ZWD-33 nebo elektricky a mechanicky ekvivalentní BLDC motor.

Výrobce Jiangsu Sanjiang se skutečně zabývá výrobou mikromotorů, klimatizačních motorů, AC/DC bezkartáčových motorů a komponentů pro čističky vzduchu. Ve veřejných obchodních datech lze rovněž doložit použití příbuzné řady ZWD-70, DC310 V přímo jako motoru čističky vzduchu, což podporuje zařazení řady ZWD právě do této aplikační oblasti.

Důležité: Motor není určen k přímému připojení na 230 V AC. Při použití jako náhrady musí odpovídat nejen mechanické rozměry, ale také napájecí napětí DC310 V, řídicí elektronika, zapojení vodičů, řídicí signál Vsp a zpětná vazba FG.

ENGLISH

ZWD-33 – 310 V DC / 33 W Brushless Motor for Air Purifiers

The ZWD-33 is an electronically commutated BLDC (Brushless DC) motor manufactured by Jiangsu Sanjiang Electric Group Co., Ltd., primarily designed for driving fans in air purifiers and similar air-handling and filtration equipment.

According to the original motor label, the ZWD-33 operates from 310 V DC, has a rated power of 33 W, rated current of 0.13 A and rated speed of 1000 rpm. The protection rating is IP20.

Unlike a conventional single-phase AC induction motor, the ZWD-33 is an electronically commutated motor and does not use a conventional AC run capacitor. It requires the appropriate DC power supply and electronic control signals and must not be connected directly to a 230 V AC mains supply.

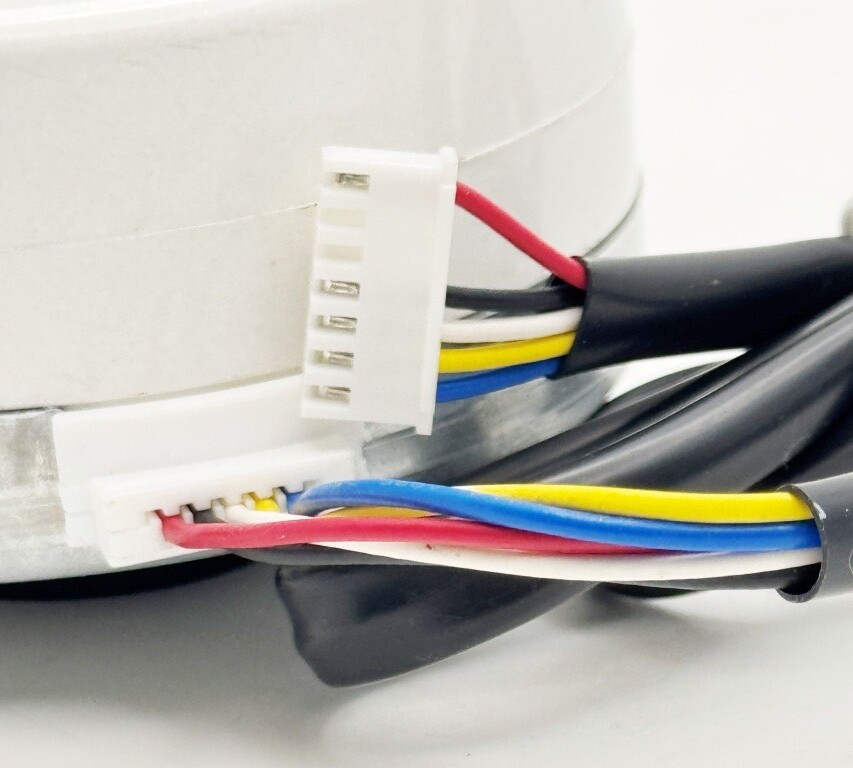

The wiring diagram printed on the original motor label identifies five connections:

• RD – Red: Vin, power supply
• BK – Black: GND
• WH – White: Vcc
• YE – Yellow: Vsp, speed control signal
• BL – Blue: FG, speed/rotation feedback signal

This arrangement is typical of electronically controlled high-voltage BLDC fan motors using a high-voltage DC supply together with low-voltage control and speed-feedback circuits. Similar HVAC BLDC systems use DC310 V together with GND, auxiliary supply and RPM/feedback connections.

Technical specifications:

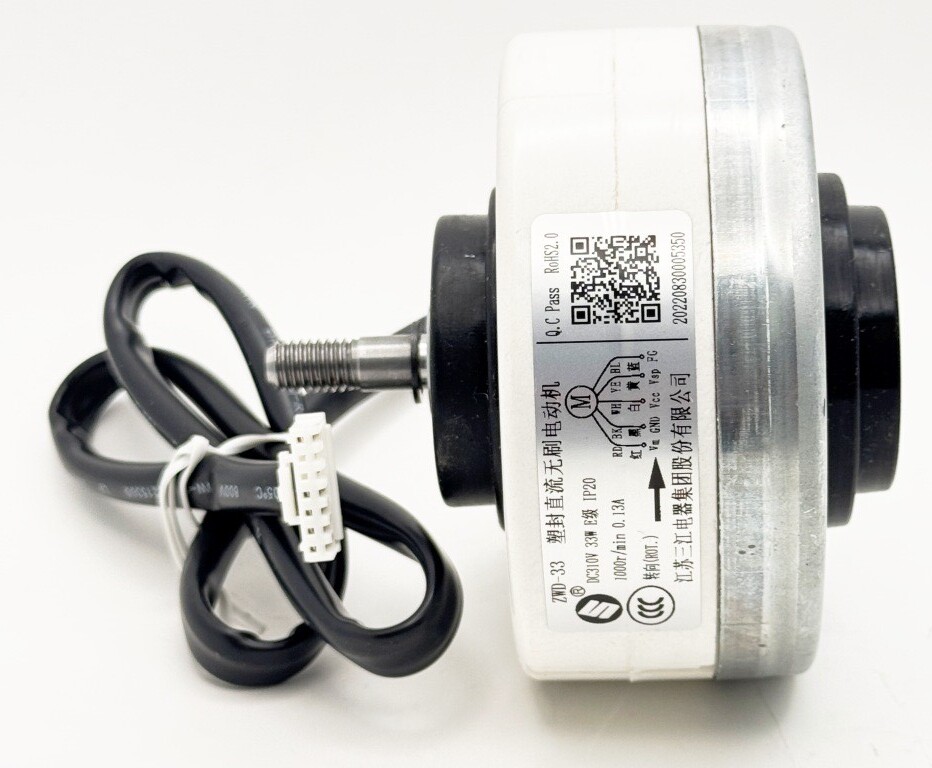

• Model: ZWD-33
• Manufacturer: Jiangsu Sanjiang Electric Group Co., Ltd.
• Motor type: BLDC / electronically commutated motor
• Rated voltage: 310 V DC
• Rated power: 33 W
• Rated current: 0.13 A
• Rated speed: 1000 rpm
• Protection rating: IP20
• Rotation: according to ROT arrow on the motor label
• Motor body diameter: 92 mm
• Motor body height: 41 mm
• Overall body height including bearing housings: 61 mm
• Shaft diameter: 8 mm
• Shaft length: 23 mm
• Thread length: 12 mm
• Shaft design: flat section along the entire working length

Application: Primarily intended as a replacement fan motor for selected ECG air purifiers originally equipped with this motor. It may also be suitable for other air purifiers, filtration systems and air-handling equipment using the ZWD-33 or an electrically and mechanically equivalent BLDC motor.

Important: This motor must not be connected directly to 230 V AC. When selecting a replacement, check the DC310 V supply, control electronics, connector/wiring configuration, Vsp speed-control signal, FG feedback signal, shaft dimensions and overall mechanical dimensions.

DEUTSCH

ZWD-33 – bürstenloser DC-Motor 310 V / 33 W für Luftreiniger

Der ZWD-33 ist ein elektronisch kommutierter, bürstenloser Gleichstrommotor (BLDC – Brushless DC Motor) des Herstellers Jiangsu Sanjiang Electric Group Co., Ltd. Er ist hauptsächlich für den Antrieb von Lüftern in Luftreinigern sowie vergleichbaren Filter- und Lüftungsgeräten vorgesehen.

Laut Original-Typenschild arbeitet der Motor mit einer Versorgungsspannung von 310 V DC. Die Nennleistung beträgt 33 W, der Nennstrom 0,13 A und die Nenndrehzahl 1000 min⁻¹. Die Schutzart ist IP20.

Im Gegensatz zu einem konventionellen einphasigen AC-Asynchronmotor handelt es sich beim ZWD-33 um einen elektronisch kommutierten BLDC-Motor. Der Motor benötigt eine entsprechende Gleichspannungsversorgung sowie Steuer- und Rückmeldesignale und darf nicht direkt an 230 V AC Netzspannung angeschlossen werden.

Aus dem Schaltbild auf dem Original-Typenschild ergeben sich folgende Anschlüsse:

• RD – Rot: Vin, Versorgungsspannung
• BK – Schwarz: GND
• WH – Weiß: Vcc
• YE – Gelb: Vsp, Drehzahl-Steuersignal
• BL – Blau: FG, Drehzahl-/Feedbacksignal

Diese Anschlusskonfiguration entspricht dem grundsätzlichen Aufbau elektronisch geregelter Hochvolt-BLDC-Lüftermotoren mit Hochvolt-DC-Versorgung sowie separater Steuerspannung und Drehzahlrückmeldung. Vergleichbare HVAC-BLDC-Systeme arbeiten ebenfalls mit DC310 V sowie GND-, Hilfsspannungs- und RPM/Feedback-Anschlüssen.

Technische Daten:

• Typ: ZWD-33
• Hersteller: Jiangsu Sanjiang Electric Group Co., Ltd.
• Motortyp: BLDC / elektronisch kommutierter Motor
• Nennspannung: 310 V DC
• Nennleistung: 33 W
• Nennstrom: 0,13 A
• Nenndrehzahl: 1000 min⁻¹
• Schutzart: IP20
• Drehrichtung: gemäß ROT-Pfeil auf dem Typenschild
• Motorgehäusedurchmesser: 92 mm
• Gehäusehöhe: 41 mm
• Gesamthöhe einschließlich Lagerabdeckungen: 61 mm
• Wellendurchmesser: 8 mm
• Wellenlänge: 23 mm
• Gewindelänge: 12 mm
• Wellenausführung: Abflachung über die gesamte Arbeitslänge

Verwendung: Primär als Ersatzmotor für ausgewählte ECG-Luftreiniger, in denen dieser Motortyp serienmäßig eingesetzt wurde. Darüber hinaus kann der Motor auch für andere Luftreiniger, Filteranlagen und Lüftungsgeräte geeignet sein, sofern dort der ZWD-33 oder ein mechanisch und elektrisch kompatibler BLDC-Motor verwendet wird.

Wichtiger Hinweis: Der Motor darf nicht direkt an 230 V AC angeschlossen werden. Vor dem Austausch müssen neben den mechanischen Abmessungen insbesondere die DC310-V-Versorgung, die Steuerelektronik, Anschlussbelegung, das Vsp-Drehzahlsignal und das FG-Rückmeldesignal überprüft werden.
