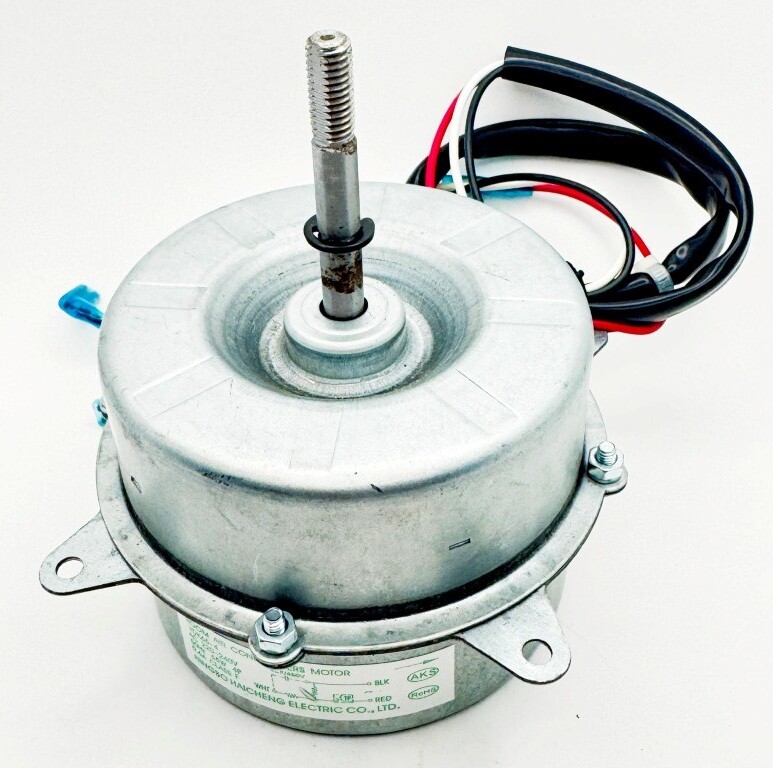

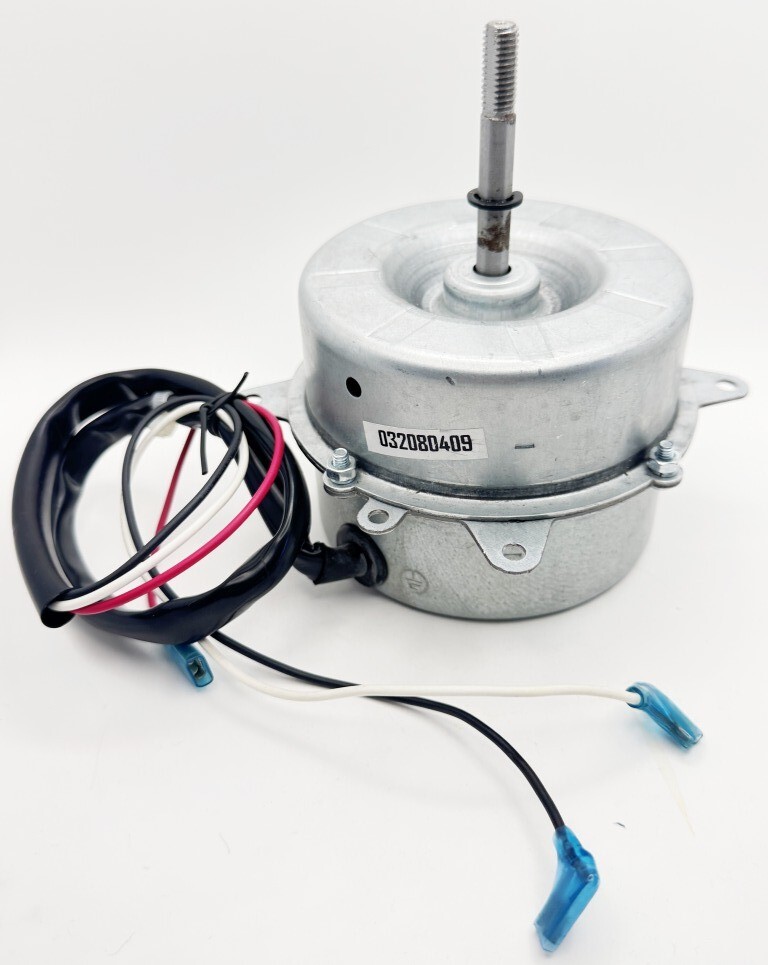

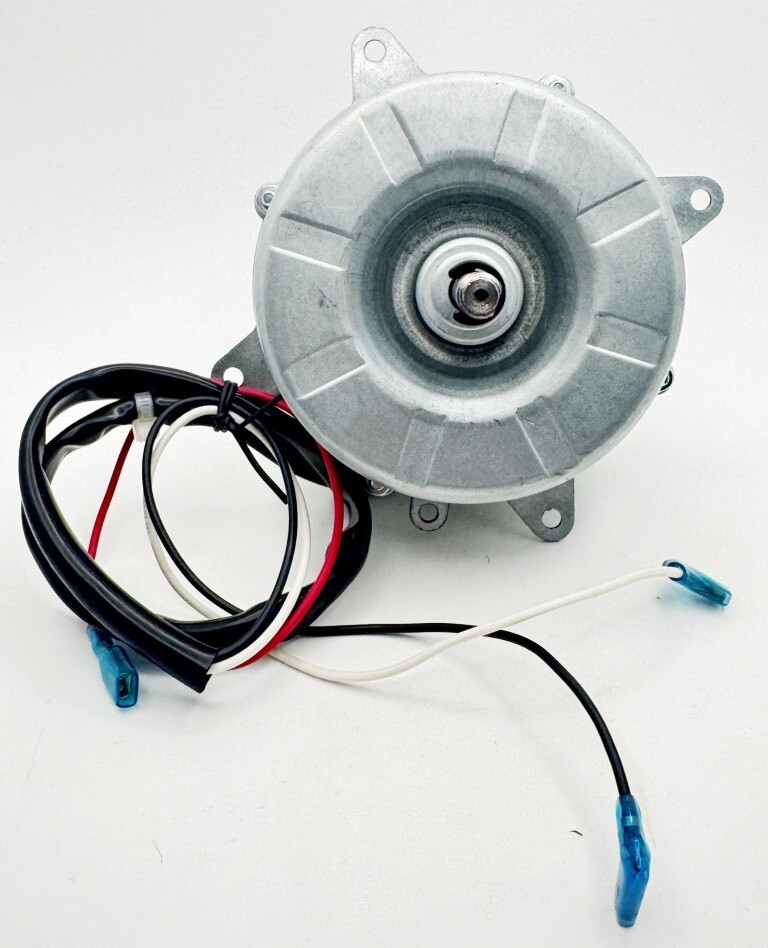

YDK65-4 – Originální motor ventilátoru pro vnitřní klimatizační jednotky 65 W

Český popis

Originální jednofázový asynchronní motor YDK65-4 společnosti Ningbo Haicheng Electric Co., Ltd. je určen jako náhradní díl pro ventilátory vnitřních klimatizačních jednotek (Room Air Conditioners). Motor je konstruován pro dlouhodobý nepřetržitý provoz a vyznačuje se tichým chodem, nízkými vibracemi a vysokou provozní spolehlivostí.

Motor pracuje s napájecím napětím 220–240 V AC / 50 Hz, disponuje výkonem 65 W a jmenovitým proudem 0,6 A. Konstrukce využívá čtyřpólový asynchronní motor s provozním kondenzátorem 6 µF / 450 V AC. Součástí motoru je integrovaná tepelná ochrana (TP), která chrání vinutí před přehřátím a výrazně prodlužuje jeho životnost.

Motor je dodáván s originálním kabelovým svazkem a konektory připravenými pro přímou montáž do klimatizační jednotky. Díky originálnímu provedení není nutná žádná mechanická ani elektrická úprava.

Před objednáním doporučujeme porovnat označení motoru, elektrické parametry a mechanické rozměry s původním dílem.

Hlavní vlastnosti

• Originální motor Ningbo Haicheng Electric Co., Ltd.
• Označení YDK65-4
• Motor ventilátoru pro vnitřní klimatizační jednotky
• Jednofázový asynchronní motor
• Výkon 65 W
• Napájení 220–240 V / 50 Hz
• Integrovaná tepelná ochrana (TP)
• Tichý chod
• Nízké vibrace
• Dlouhá životnost ložisek
• Přímá náhrada originálního motoru

Technické parametry

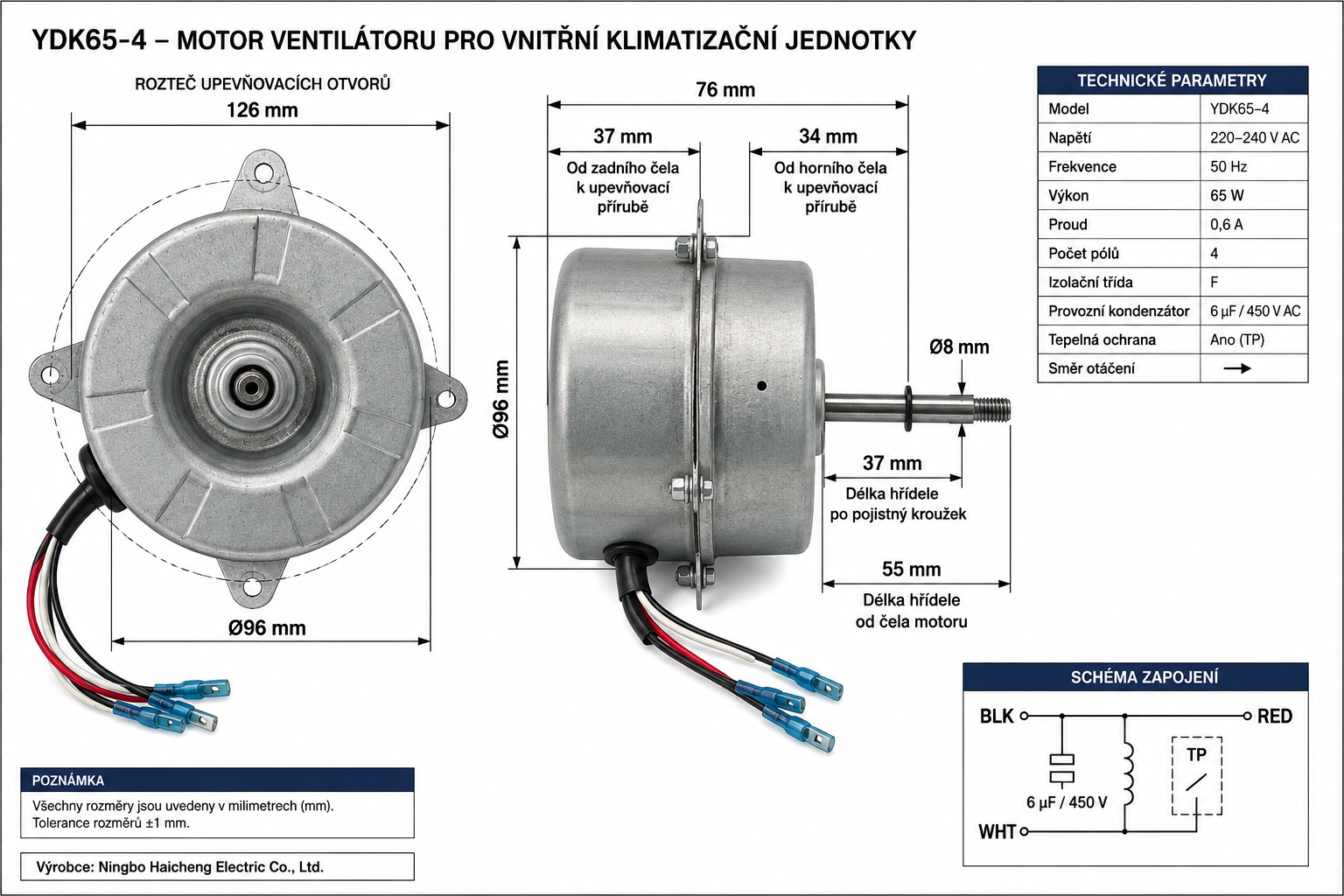

Mechanické rozměry

Zapojení vodičů

• Černý – napájení
• Červený – napájení přes tepelnou ochranu
• Bílý – pomocné vinutí
• Provozní kondenzátor: 6 µF / 450 V AC

Schéma zapojení je uvedeno přímo na výrobním štítku motoru.

English Description

YDK65-4 – Original 65 W Indoor Air Conditioner Fan Motor

The YDK65-4 is a genuine single-phase induction fan motor manufactured by Ningbo Haicheng Electric Co., Ltd. It is designed as a replacement motor for indoor air conditioning units and provides reliable, low-noise continuous operation.

The motor operates from 220–240 V AC / 50 Hz, delivering 65 W rated output with a nominal current of 0.6 A. It is a 4-pole induction motor using a 6 µF / 450 V AC run capacitor and includes an integrated thermal protector (TP) against overheating.

The motor is supplied with its original wiring harness, making it suitable for direct replacement.

Technical Specifications

• Model: YDK65-4
• Supply Voltage: 220–240 V AC
• Frequency: 50 Hz
• Rated Power: 65 W
• Rated Current: 0.6 A
• Number of Poles: 4
• Insulation Class: F
• Thermal Protector: Yes
• Run Capacitor: 6 µF / 450 V AC

Mechanical Dimensions

• Motor diameter: 96 mm
• Motor body length: 76 mm
• Shaft diameter: 8 mm
• Shaft length from front cover: 55 mm
• Shaft length to retaining ring: 37 mm
• Mounting hole spacing: 126 mm

Deutsche Beschreibung

YDK65-4 – Original 65-W-Lüftermotor für Innengeräte von Klimaanlagen

Der YDK65-4 ist ein originaler einphasiger Asynchronmotor der Ningbo Haicheng Electric Co., Ltd. Er dient als Ersatzmotor für Ventilatoren von Innengeräten in Klimaanlagen und wurde für den zuverlässigen Dauerbetrieb entwickelt.

Der Motor arbeitet mit 220–240 V AC / 50 Hz, besitzt eine Leistung von 65 W und einen Nennstrom von 0,6 A. Er ist als vierpoliger Asynchronmotor ausgeführt, verwendet einen Betriebskondensator 6 µF / 450 V AC und verfügt über einen integrierten Thermoschutz (TP).

Der Motor wird mit dem originalen Anschlusskabel geliefert und kann ohne Änderungen als Ersatz eingebaut werden.

Technische Daten

• Modell: YDK65-4
• Betriebsspannung: 220–240 V AC
• Frequenz: 50 Hz
• Leistung: 65 W
• Stromaufnahme: 0,6 A
• Pole: 4
• Isolationsklasse: F
• Thermoschutz: Ja
• Betriebskondensator: 6 µF / 450 V AC

Mechanische Abmessungen

• Motordurchmesser: 96 mm
• Motorlänge: 76 mm
• Wellendurchmesser: 8 mm
• Wellenlänge ab Motor: 55 mm
• Wellenlänge bis Sicherungsring: 37 mm
• Lochabstand der Befestigung: 126 mm
