Hadice výfuku mobilní klimatizace Ø150 mm / 1500 mm – ECG MK092 MK103 MK104 MK123 MK124

ČESKY

Výfuková hadice mobilní klimatizace Ø150 mm / 1500 mm – ECG MK092, MK103, MK104, MK123, MK124

Náhradní flexibilní výfuková hadice pro mobilní klimatizace, určená především pro modely ECG MK092, MK103, MK104, MK123 a MK124.

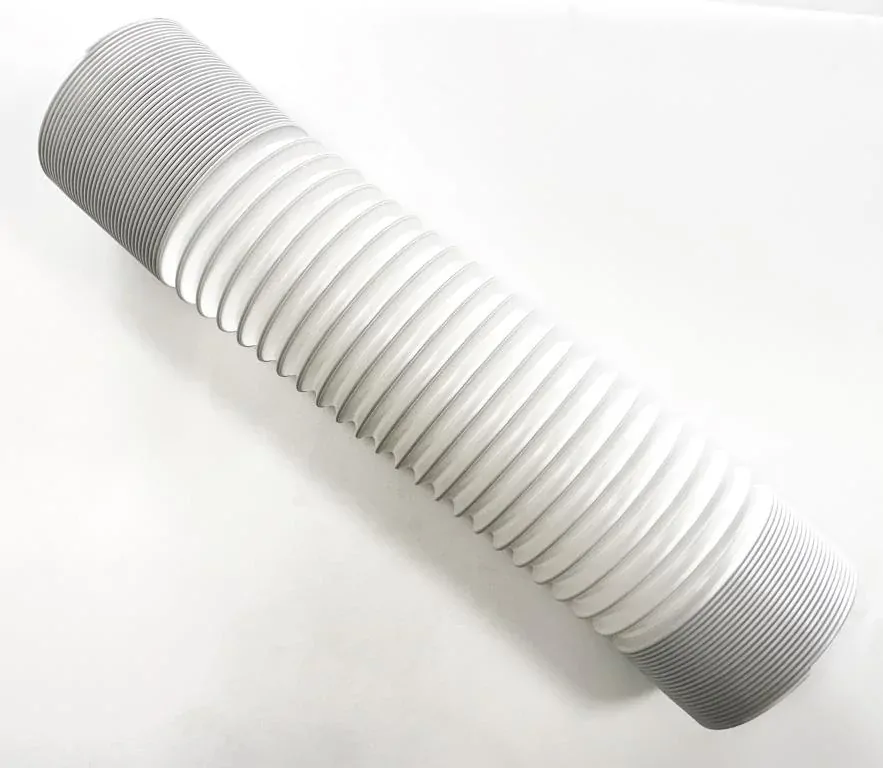

Hadice slouží k odvádění teplého vzduchu z kondenzátorové – horké části mobilní klimatizace mimo chlazený prostor. Jedná se o flexibilní spirálovou hadici, kterou lze podle potřeby stlačit nebo roztáhnout až na přibližnou maximální délku 1500 mm.

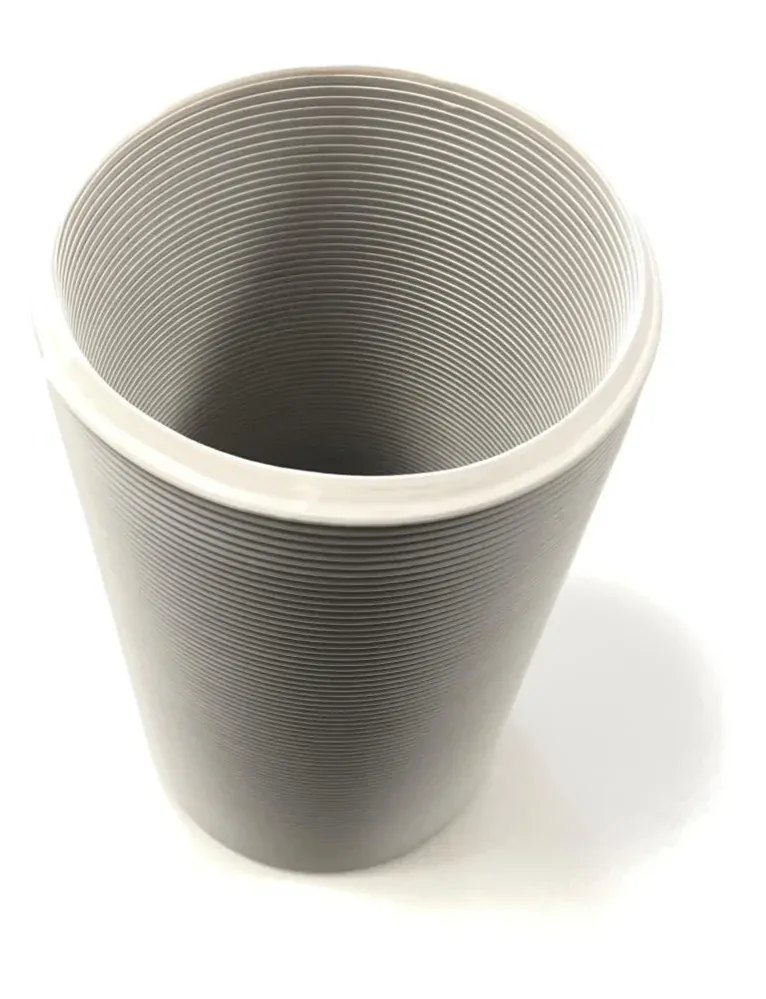

Připojovací průměr plastové části hadice je 150 mm. Díky standardně používanému rozměru Ø150 mm lze hadici využít také u řady mobilních klimatizací jiných výrobců, pokud odpovídá způsob připojení, závit a původní koncové adaptéry.

Technické parametry

Možné použití také pro jiné značky

Rozměr Ø150 mm není specifický pouze pro ECG. Stejný průměr výfuku je doložen například u řady mobilních klimatizací Sencor, včetně SAC MT7048C, MT9040C, MT1048C, MT1240C, MT1241C, MT1603C a MT9078CH/MT9079CH. Výrobce u těchto modelů přímo uvádí průměr výfukové hadice 150 mm.

Také Electrolux používá Ø150 mm u rozsáhlé řady mobilních klimatizací AirFlower a ChillFlex/ChillFlex Pro, například EXP09HSECI, EXP26V578HW, EXP26U338CW/HW, EXP26U538CW/HW, EXP26U558CW/HW, EXP26U758CW, EXP34U338CW/HW, EXP35U538CW/HW, EXP08CN1W6, EXP09CN1W7, EXP09HN1W6 a EXP12HN1W6. Electrolux tyto modely přímo označuje jako platformy používající 150mm exhaust hose.

Rozměrově velmi blízké hadice používají rovněž některé klimatizace De'Longhi Pinguino. Například pro PAC EM360, EM365, EM367, EM369, EM370, EM375, EM77, EM82, EM90 a EM93 je doložena flexibilní hadice o délce 1500 mm a vnějším průměru 150 mm. Ø150 mm je doložen také například u Whirlpool WHNP121AW.

UPOZORNĚNÍ K UNIVERZÁLNÍMU POUŽITÍ: U jiných značek nelze kompatibilitu určit pouze podle údaje „hadice 150 mm“. Před objednáním je nutné zkontrolovat průměr, směr a stoupání spirály/závitu a způsob spojení s koncovými adaptéry. Uvedené modely jiných výrobců jsou příklady klimatizací používajících výfuk Ø150 mm, nikoliv garance přímé mechanické záměny bez kontroly koncovek.

Důležité – výfukovou hadici používejte co nejkratší

Pro správnou funkci mobilní klimatizace doporučujeme hadici roztahovat pouze na nezbytně nutnou délku. Maximální délka 1500 mm představuje konstrukční možnost hadice, nikoliv doporučení provozovat klimatizaci vždy s hadicí plně roztaženou.

Výfukovou hadicí proudí značné množství vzduchu ohřátého na kondenzátoru klimatizace. Čím je hadice delší, tím:

• roste tlaková ztráta výfukového systému a zatížení ventilátoru kondenzátoru,
• větší plocha horké hadice předává teplo zpět do klimatizované místnosti,
• každý ostrý ohyb nebo zmáčknutí dále zvyšuje odpor proudění,
• mohou se zhoršit pracovní podmínky kondenzátoru a tím i chladicí výkon a energetická účinnost celé klimatizace.

Hadici proto veďte co nejkratší a nejpřímější cestou ven z místnosti, bez zbytečných smyček a ostrých ohybů.

Prodlužování výfukové hadice nad její konstrukční délku 1500 mm důrazně nedoporučujeme. Spojování dvou hadic nebo používání dalších prodlužovacích dílů může podstatně zvýšit aerodynamický odpor výfuku a tepelnou zátěž chlazeného prostoru. U některých klimatizací může příliš dlouhý nebo omezený výfuk při vysokých teplotách způsobit i nestandardní provoz.

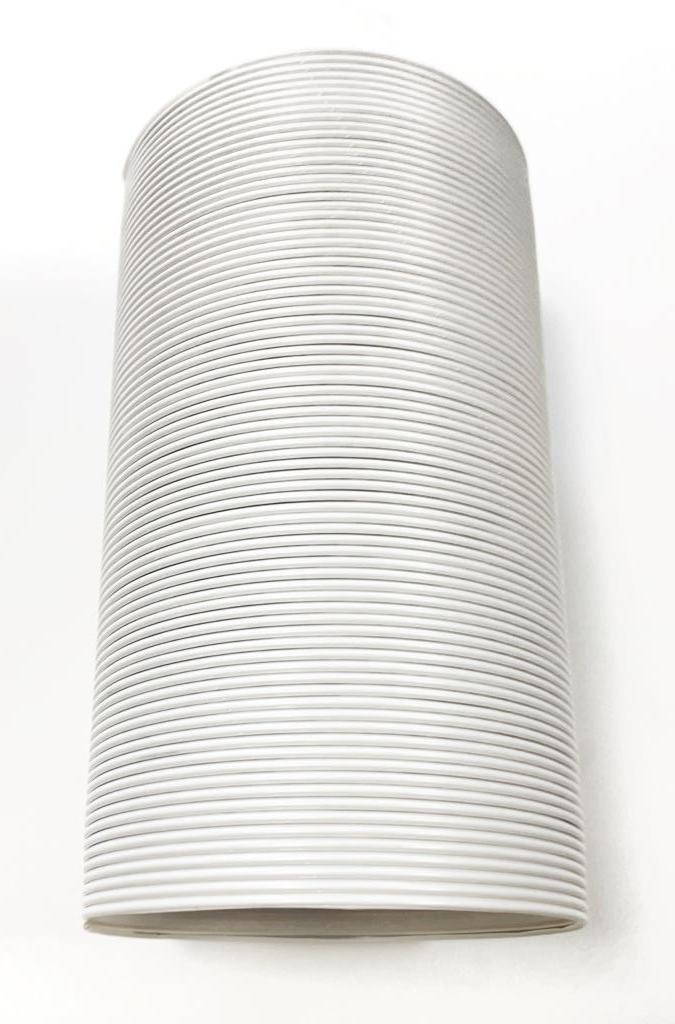

Barevné provedení: Podle aktuální výrobní série může být plast hadice bílý, světle šedý až šedý. Barevný odstín nemá vliv na funkci ani kompatibilitu náhradního dílu.

ENGLISH

Portable Air Conditioner Exhaust Hose Ø150 mm / 1500 mm – ECG MK092, MK103, MK104, MK123, MK124

Replacement flexible hot-air exhaust hose for portable air conditioners, primarily intended for ECG MK092, MK103, MK104, MK123 and MK124.

The hose removes hot air from the condenser – hot side of the air-conditioning system – to the outside of the cooled room. Its flexible corrugated construction allows the hose to be compressed for storage or extended as required up to approximately 1500 mm.

The connection diameter is approximately 150 mm. This size is also widely used by other manufacturers, making the hose potentially suitable for other portable air conditioners provided that the diameter, thread/spiral direction and original end adapters are compatible.

A 150 mm exhaust diameter is also used by numerous portable air conditioners from Sencor, Electrolux, De'Longhi Pinguino and selected Whirlpool models.

IMPORTANT: A 150 mm diameter alone does not guarantee direct compatibility with another brand. Always compare the hose diameter, spiral/thread direction and the original end adapters before ordering.

Keep the exhaust hose as short as possible

For maximum cooling efficiency, use only the minimum hose length actually required. The maximum extension of 1500 mm is a physical capability of the hose, not the recommended operating length.

A longer exhaust path increases airflow resistance and provides a larger hot surface that transfers heat back into the cooled room. Sharp bends and compressed sections further increase pressure losses and may reduce cooling performance.

Install the hose using the shortest and straightest possible route to the outside.

Extending the exhaust hose beyond its designed length is strongly discouraged. Connecting two hoses or adding extension sections can increase exhaust back-pressure and reduce the overall efficiency of the portable air conditioner.

Colour may vary from white and light grey to grey depending on the current production batch. This has no effect on function or compatibility.

DEUTSCH

Abluftschlauch für mobile Klimaanlage Ø150 mm / 1500 mm – ECG MK092, MK103, MK104, MK123, MK124

Flexibler Ersatz-Abluftschlauch für mobile Klimageräte, hauptsächlich für ECG MK092, MK103, MK104, MK123 und MK124.

Der Schlauch dient zur Ableitung der am Kondensator entstehenden Warmluft aus dem gekühlten Raum nach außen. Durch seine flexible Well-/Spiralkonstruktion lässt er sich zusammenschieben oder bei Bedarf bis auf ca. 1500 mm ausziehen.

Der Anschlussdurchmesser beträgt ca. 150 mm. Dieses Maß wird auch bei zahlreichen mobilen Klimageräten anderer Hersteller verwendet. Eine Verwendung außerhalb der genannten ECG-Modelle ist deshalb möglich, sofern Durchmesser, Spiral-/Gewindeausführung und die vorhandenen Anschlussadapter übereinstimmen.

Abluftsysteme mit Ø150 mm werden ebenfalls bei zahlreichen mobilen Klimageräten von Sencor und Electrolux sowie verschiedenen De'Longhi-Pinguino- und Whirlpool-Modellen eingesetzt.

ACHTUNG: Ein Durchmesser von 150 mm allein garantiert keine direkte Kompatibilität mit Geräten anderer Hersteller. Vor der Bestellung müssen Durchmesser, Spiral-/Gewinderichtung und vorhandene Anschlussadapter verglichen werden.

Abluftschlauch möglichst kurz halten

Für einen effizienten Betrieb sollte der Abluftschlauch nur so weit ausgezogen werden, wie es für die Installation unbedingt erforderlich ist. Die maximale Länge von 1500 mm ist die konstruktiv mögliche Auszugslänge und nicht die empfohlene Betriebslänge.

Mit zunehmender Schlauchlänge steigen der Strömungswiderstand und die Druckverluste. Gleichzeitig vergrößert sich die warme Schlauchoberfläche, über die Wärme wieder an den zu kühlenden Raum abgegeben wird. Enge Bögen, Quetschungen und unnötige Schleifen verschlechtern die Strömungsverhältnisse zusätzlich.

Der Schlauch sollte deshalb auf dem kürzesten und möglichst geraden Weg nach außen geführt werden.

Eine Verlängerung über die konstruktive Schlauchlänge hinaus wird ausdrücklich nicht empfohlen. Das Verbinden mehrerer Schläuche oder zusätzliche Verlängerungen können den Abgasgegendruck erhöhen und Kühlleistung sowie Energieeffizienz des Gerätes verschlechtern.

Die Farbe des Kunststoffes kann je nach Produktionsserie zwischen Weiß, Hellgrau und Grau variieren. Dies hat keinen Einfluss auf Funktion oder Kompatibilität.
