YOAU YSK95-85-4A4 / YPP0-09-203A4 – oboustranný motor klimatizace 85 W – VÝPRODEJ

Originální oboustranný motor YOAU YSK95-85-4A4, alternativní označení YPP0-09-203A4, určený pro klimatizační jednotky a další vzduchotechnické aplikace vyžadující motor se dvěma výstupními hřídeli.

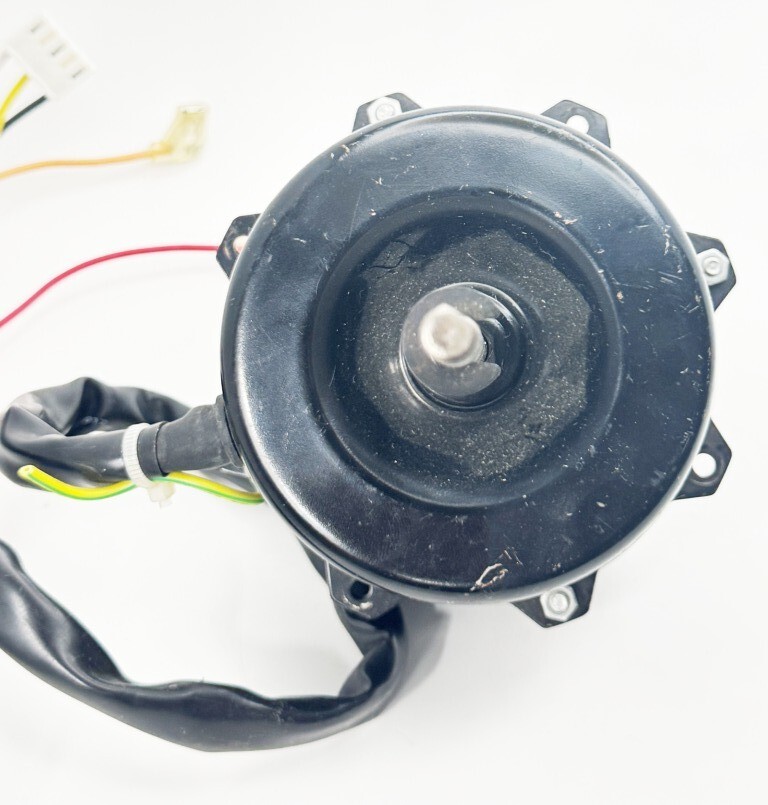

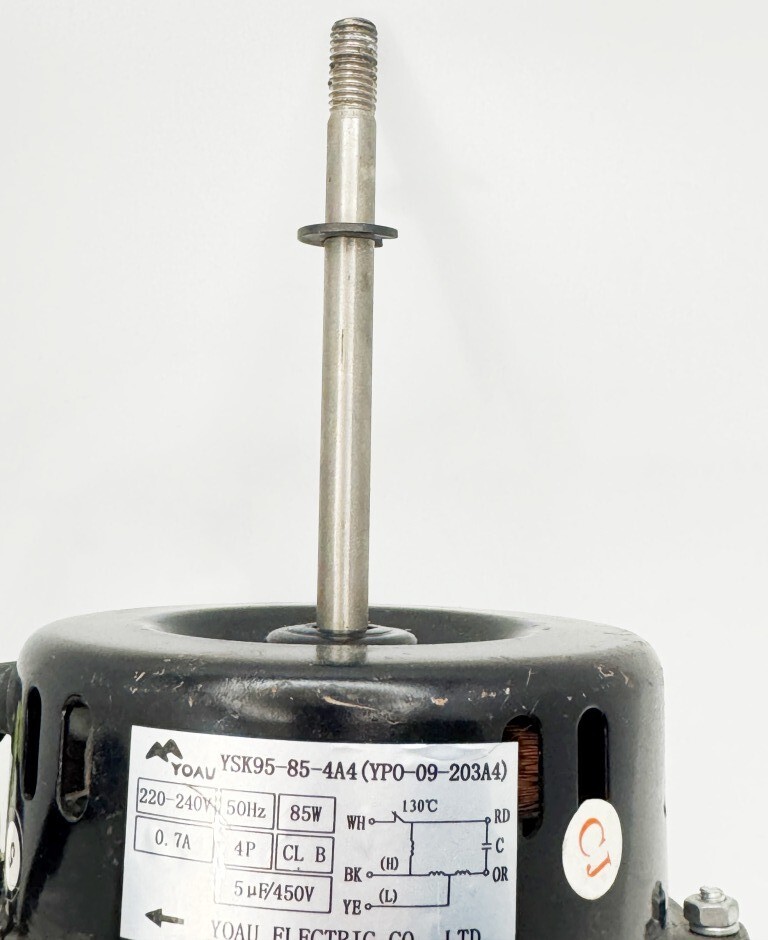

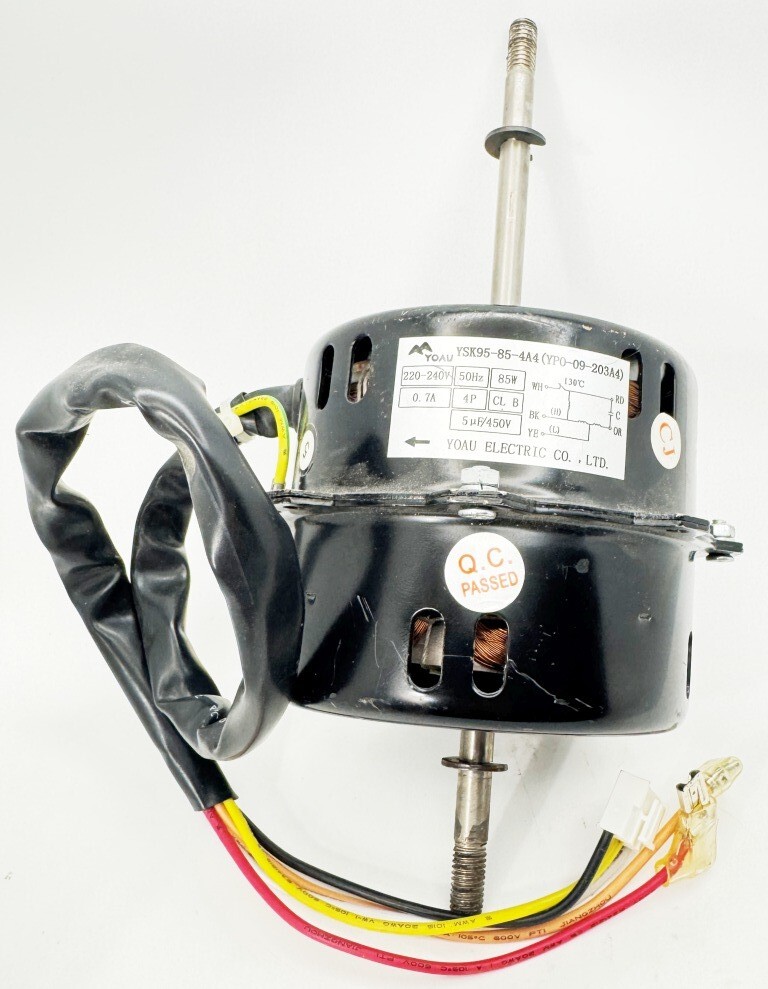

Motor je osazen hřídelí vyvedenou z obou stran motorového tělesa, což umožňuje současný pohon dvou ventilátorových prvků, například oběžného kola a ventilátoru na opačných stranách motoru. Obě hřídele jsou opatřeny zploštěním, pojistným kroužkem a závitovým zakončením.

Důležitým konstrukčním znakem je rozdílný směr závitů: jedna hřídel má pravý a druhá levý závit. Toto řešení umožňuje, aby se upevňovací prvky ventilátorů při provozu samovolně neuvolňovaly. Při náhradě motoru je proto nutné zkontrolovat nejen délky hřídelí, ale také orientaci závitů.

Motor je jednofázový čtyřpólový AC motor s vícerychlostním vinutím H/L, určený pro napájení 220–240 V AC / 50 Hz. Jmenovitý příkon činí 85 W, proud 0,7 A a předepsaný provozní kondenzátor má hodnotu 5 µF / 450 V AC. Ve vinutí je podle schématu výrobce integrována tepelná ochrana 130 °C.

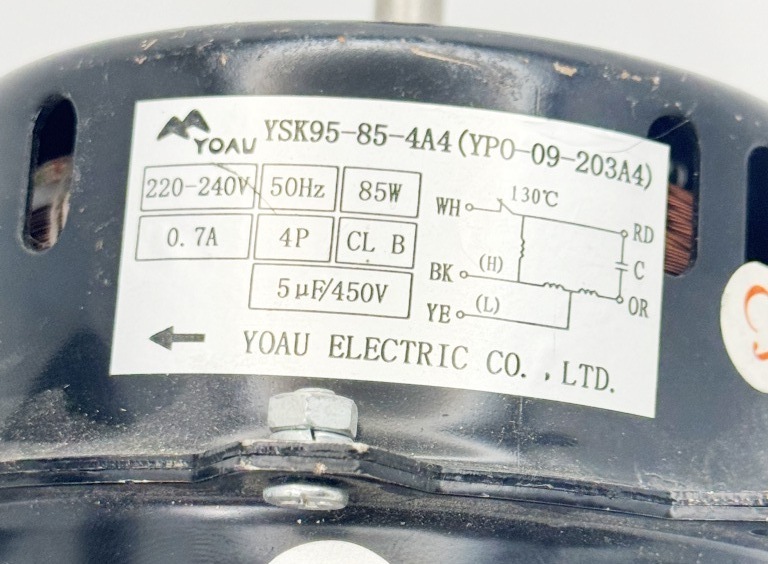

Elektrické parametry dle typového štítku

• Výrobce: YOAU Electric Co., Ltd.
• Typ: YSK95-85-4A4
• Alternativní označení: YPP0-09-203A4
• Napájecí napětí: 220–240 V AC
• Frekvence: 50 Hz
• Jmenovitý příkon: 85 W
• Jmenovitý proud: 0,7 A
• Počet pólů: 4P
• Izolační třída: Class B
• Provozní kondenzátor: 5 µF / 450 V AC
• Tepelná ochrana: 130 °C
• Provedení: vícerychlostní H / L
• Konstrukce: oboustranná výstupní hřídel

Mechanické rozměry

Následující rozměry byly fyzicky změřeny na konkrétním nabízeném motoru:

• Průměr těla motoru: Ø 97 mm
• Délka těla motoru: 86 mm
• Rozteč protilehlých montážních otvorů příruby: 112 mm
• Počet montážních otvorů: 4
• Průměr montážních otvorů: Ø 4 mm

Horní / delší hřídel:

• délka od čela motoru: 96 mm
• vzdálenost k pojistnému kroužku / zploštění: 34 mm
• délka závitové části: 15 mm
• zakončení: zploštění + závit

Spodní / kratší hřídel:

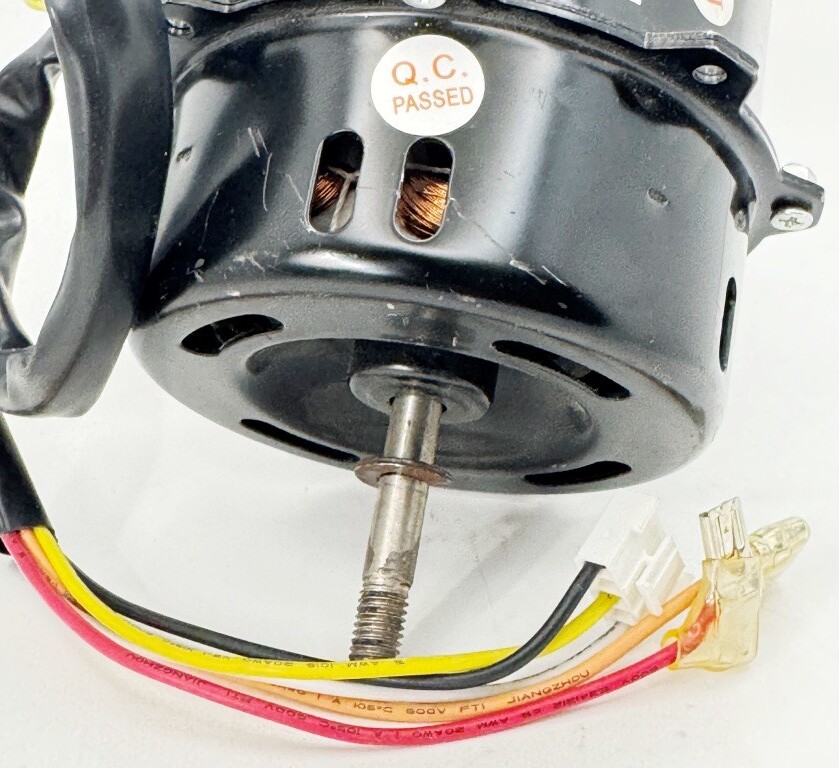

• délka od čela motoru: 45 mm
• vzdálenost k pojistnému kroužku / zploštění: 33 mm
• délka závitové části: 15 mm
• zakončení: zploštění + závit

POZOR: Závity na obou koncích nemají stejný směr – jedna strana motoru používá pravý a druhá levý závit.

Elektrické zapojení dle štítku

• WH – White: společný přívod přes tepelnou ochranu 130 °C
• BK – Black: H – vyšší rychlost
• YE – Yellow: L – nižší rychlost
• RD – Red: kondenzátor
• OR – Orange: kondenzátor
• C: provozní kondenzátor 5 µF / 450 V AC

Kompatibilita

Při hledání náhrady doporučujeme porovnat kompletní označení:

YSK95-85-4A4 / YPP0-09-203A4 – 220–240 V – 85 W – 0,7 A – 4P – Class B – 5 µF/450 V – 2 výstupní hřídele – pravý/levý závit.

Pouhá shoda výkonu, napětí nebo průměru motoru není dostatečná. U tohoto provedení jsou zásadní zejména délky obou hřídelí, jejich zploštění, závity, směr závitů, montážní rozteč a elektrické zapojení.

Stav zboží – VÝPRODEJ

Produkt je zařazen do kategorie Výprodej. Jedná se o poslední skladový kus určený k doprodeji. Po jeho vyprodání nemusí být tento typ motoru znovu dostupný.
