XPT8871 1kanál zesilovač

XPT8871 8871 SOP8 5W mono amplifier chip power amplifier

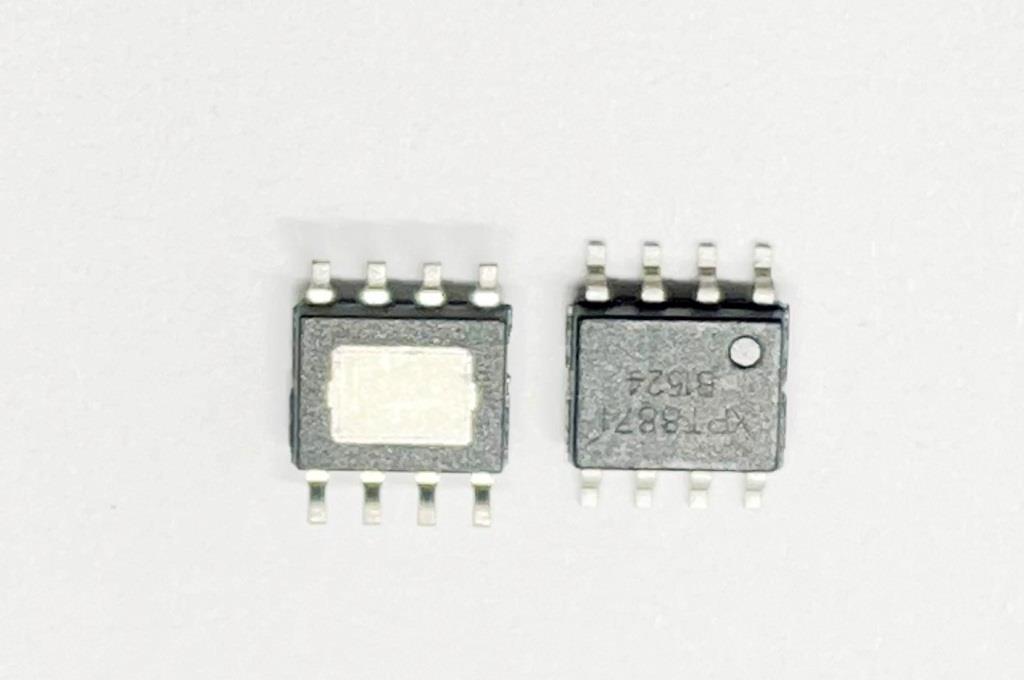

XPT8871 – 5W mono audio zesilovač, SOP-8

XPT8871 je integrovaný nízkonapěťový audio zesilovač určený pro přenosná zařízení, reproduktorové moduly, multimediální elektroniku a aplikace napájené z USB nebo Li-Ion akumulátorů. Obvod je dodáván v kompaktním pouzdře SOP-8 a umožňuje dosáhnout výstupního výkonu až 5 W při napájení 5 V a zatížení 2 Ω v můstkovém zapojení (BTL). (components101.com)

Integrovaný zesilovač podporuje provoz ve třídě AB nebo D, obsahuje ochranu proti přehřátí a nadproudu a vyznačuje se nízkým počtem externích součástek potřebných pro zapojení. Díky vysoké účinnosti a minimálnímu rušení FM pásma je vhodný pro konstrukci přenosných reproduktorů, Bluetooth audio modulů a vestavných zvukových aplikací. (components101.com)

Vlastnosti

• Mono audio výkonový zesilovač

• Pouzdro SOP-8

• Výstupní výkon až 5 W

• Napájecí napětí přibližně 2,2–5,5 V DC

• Volitelný provoz Class AB / Class D

• BTL výstup bez nutnosti vazebního kondenzátoru

• Integrovaná ochrana proti přehřátí

• Integrovaná nadproudová ochrana

• Nízké elektromagnetické rušení FM přijímačů

• Malý počet externích součástek (components101.com)

Technické parametry

Datasheet (PDF):

• XPT8871 Datasheet PDF (Datasheet4U)

• XPT8871 Datasheet PDF (AllDatasheet)

English Description

XPT8871 – 5W Mono Audio Amplifier, SOP-8

The XPT8871 is a low-voltage audio power amplifier IC designed for portable audio devices, speaker modules, multimedia products, and battery-powered applications. Housed in a compact SOP-8 package, it can deliver up to 5 W output power when operating from a 5 V supply with a 2 Ω BTL load. (components101.com)

The device supports both Class AB and Class D operation modes and integrates thermal and overcurrent protection. Its simple application circuit requires only a few external components, making it an excellent choice for portable speakers, Bluetooth audio products, and embedded sound systems. (components101.com)

Features

• Mono audio power amplifier

• SOP-8 package

• Up to 5 W output power

• Supply voltage: approximately 2.2–5.5 V DC

• Selectable Class AB / Class D operation

• BTL output configuration

• Built-in thermal protection

• Built-in overcurrent protection

• Low FM interference

• Minimal external components required

Technical Specifications

Deutsche Beschreibung

XPT8871 – 5W Mono-Audioverstärker, SOP-8

Der XPT8871 ist ein integrierter Nieder­spannungs-Audioverstärker für tragbare Audiogeräte, Lautsprechermodule, Multimedia-Anwendungen und batteriebetriebene Systeme. Das Bauteil wird im kompakten SOP-8-Gehäuse geliefert und erreicht eine Ausgangsleistung von bis zu 5 W bei einer Versorgungsspannung von 5 V und einer 2-Ω-BTL-Last. (components101.com)

Der Verstärker unterstützt sowohl Class-AB- als auch Class-D-Betrieb und verfügt über integrierte Schutzfunktionen gegen Überhitzung und Überstrom. Durch die einfache Beschaltung mit wenigen externen Bauteilen eignet sich der XPT8871 hervorragend für Bluetooth-Lautsprecher, tragbare Audiogeräte und Embedded-Audio-Anwendungen. (components101.com)

Eigenschaften

• Mono-Audio-Leistungsverstärker

• SOP-8-Gehäuse

• Ausgangsleistung bis 5 W

• Betriebsspannung ca. 2,2–5,5 V DC

• Umschaltbar zwischen Class AB und Class D

• BTL-Ausgang

• Integrierter Überhitzungsschutz

• Integrierter Überstromschutz

• Geringe FM-Störungen

• Nur wenige externe Bauteile erforderlich

Technische Daten
