STRIX U6705 – konektor / termostat rychlovarné konvice s teplotním čidlem

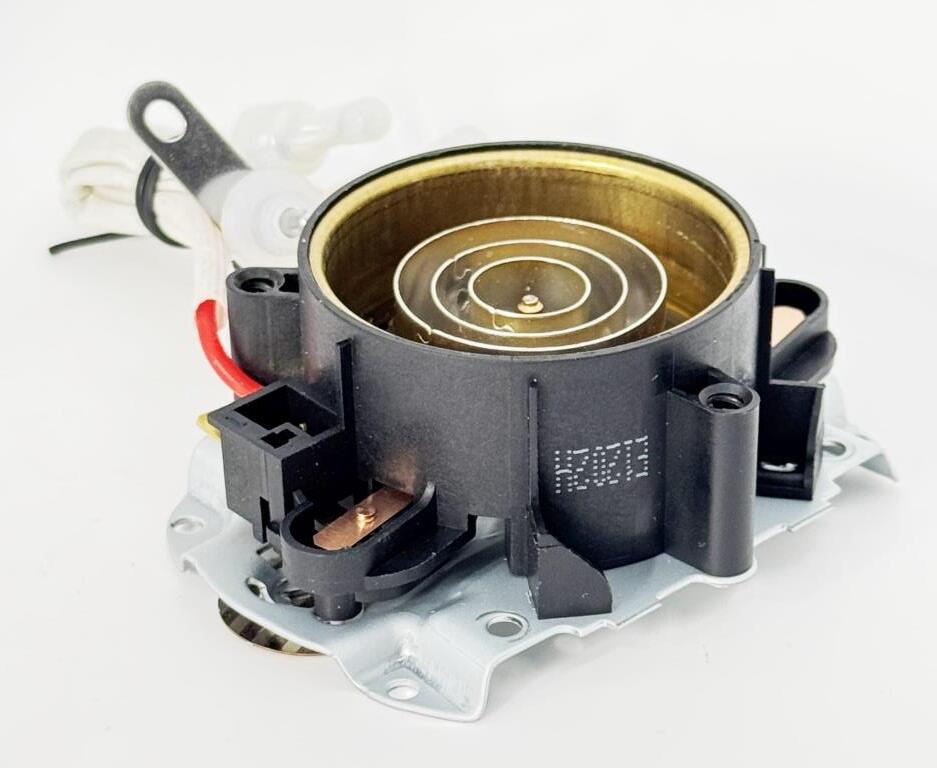

Originální STRIX U6705 – kompletní konektorová a ochranná jednotka určená pro rychlovarné konvice s otočným připojením k napájecímu podstavci. Používá se například v rychlovarné konvici ECG RK 1791, ale díky použití systému STRIX může být vhodná také pro další rychlovarné konvice a spotřebiče vybavené odpovídajícím systémem.

Jednotka U6705 je instalována ve spodní části nádoby konvice a tvoří elektrické propojení mezi konvicí a napájecím podstavcem. Současně zajišťuje důležité teplotní a bezpečnostní funkce spotřebiče.

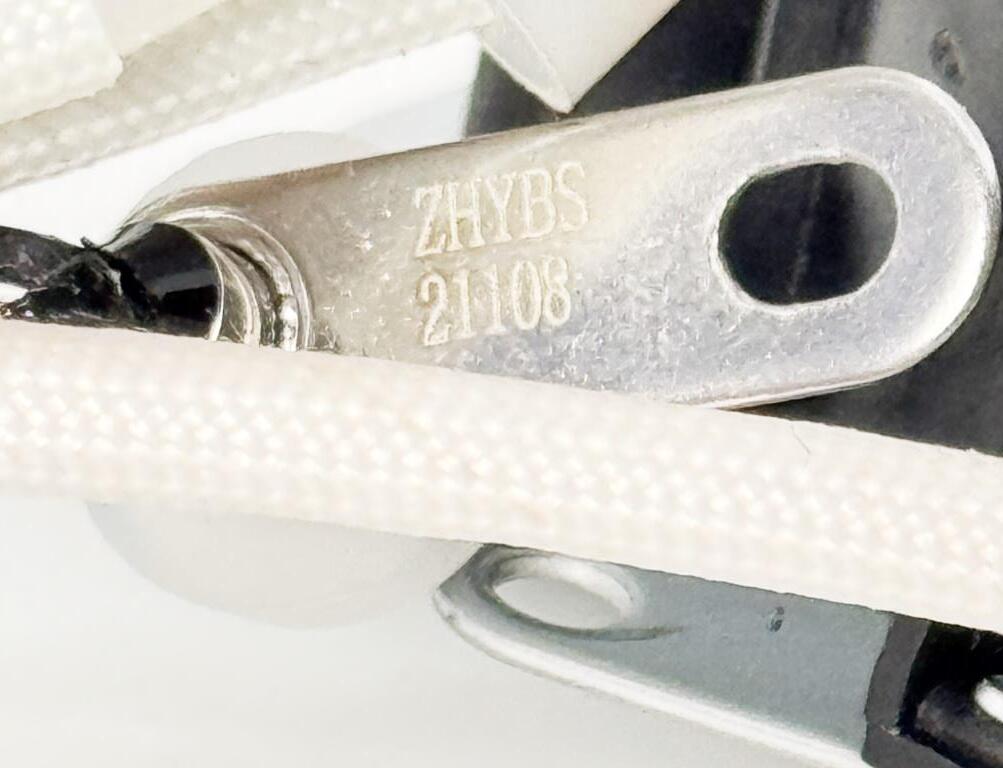

Součástí sestavy je teplotní čidlo, které snímá teplotu nádoby. Čidlo je opatřeno silikonovým těsněním pro utěsnění průchodu ve dně nádoby.

STRIX U6705 obsahuje rovněž dva bimetalové ochranné prvky, které tvoří bezpečnostní ochranu topného systému. Jejich úkolem je reagovat na nadměrné zvýšení teploty, například při zapnutí konvice bez dostatečného množství vody nebo při jiném abnormálním tepelném stavu, a chránit tak topný systém před nebezpečným přehřátím.

U6705 tvoří protikus k podstavcovému systému STRIX P76C1. Tato kombinace je doložena také v technické dokumentaci jiných rychlovarných konvic, kde jsou U6705 a P76C1 součástí jednoho napájecího a bezpečnostního systému.

Technické údaje

Použití v jiných spotřebičích: STRIX U6705 není konstrukčně omezen pouze na ECG RK 1791. Lze jej použít i v dalších konvicích a kompatibilních spotřebičích používajících systém U6705, pokud odpovídá mechanické provedení, elektrické zapojení, umístění čidla a protikus STRIX P76C1. Samotná podobnost konektoru není dostatečným důvodem k záměně.

Související díl: STRIX P76C1 – konektor podstavce / protikus k U6705
