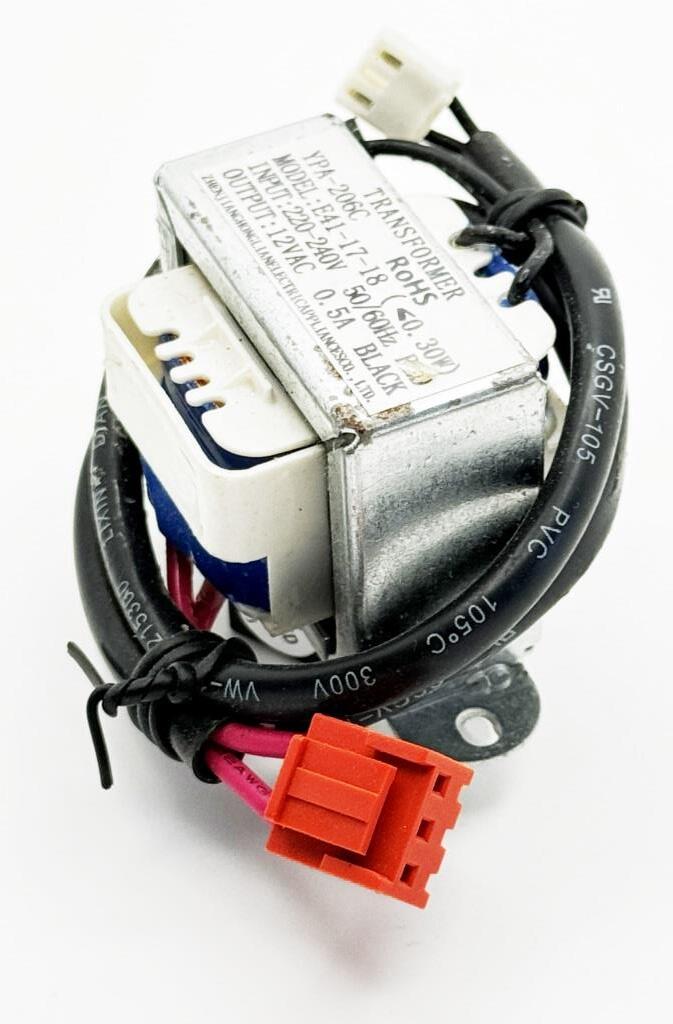

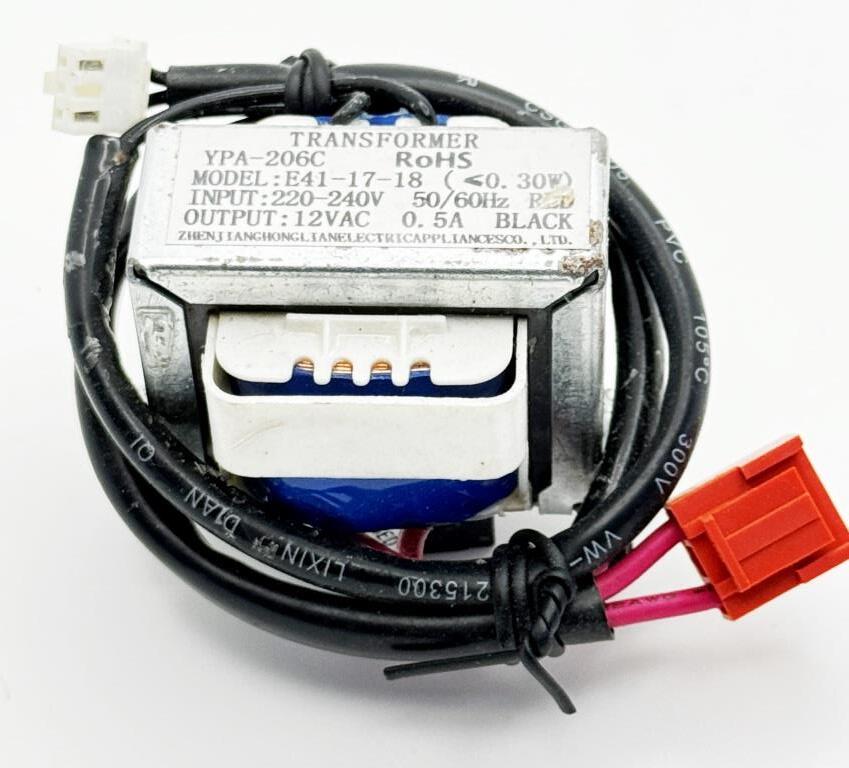

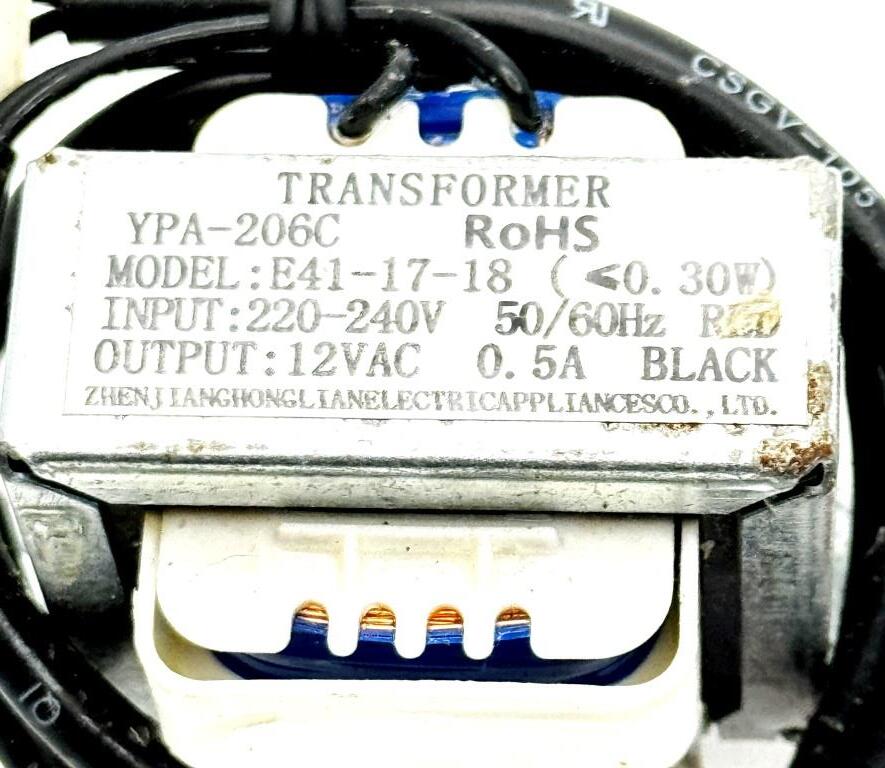

Transformátor E41-17-18 – 220–240 V / 12 V AC, 500 mA – napájecí transformátor

Český popis

Síťový snižovací napájecí transformátor E41-17-18 s primárním napětím 220–240 V AC a sekundárním napětím 12 V AC. Maximální sekundární proud činí 500 mA, což odpovídá jmenovitému zdánlivému výkonu přibližně 6 VA.

Transformátor byl původně určen jako náhradní díl pro napájecí a řídicí elektroniku klimatizačních jednotek, jeho použití však není omezeno pouze na klimatizační techniku. Díky standardnímu sekundárnímu napětí 12 V je vhodný také pro opravy elektronických zařízení, napájení řídicích obvodů, relé, signalizace a pro nejrůznější servisní, laboratorní, konstrukční a hobby aplikace.

Klasická transformátorová konstrukce zajišťuje galvanické oddělení sekundárního obvodu od elektrické sítě. To je významná výhoda například při konstrukci nízkonapěťových napájecích zdrojů a řídicích obvodů.

Na sekundárním vinutí transformátoru je střídavé napětí 12 V AC. Pro zařízení vyžadující stejnosměrné napětí je nutné doplnit vhodný usměrňovač, filtrační kondenzátor a podle požadavků aplikace případně stabilizátor napětí.

Transformátor je vhodný zejména jako náhradní součást pro servis klimatizační techniky, ale díky univerzálním elektrickým parametrům může být využit v celé řadě dalších zařízení.

Možnosti použití

• napájecí a řídicí elektronika klimatizací,
• opravy domácích a průmyslových spotřebičů,
• napájení 12V AC relé a stykačových obvodů,
• nízkonapěťové řídicí obvody,
• signalizační zařízení,
• konstrukce vlastních lineárních napájecích zdrojů,
• servisní a laboratorní přípravky,
• automatizace a regulační technika,
• elektronické a elektrotechnické konstrukce.

Technické parametry:

Upozornění: Transformátor je určen pro práci se síťovým napětím. Instalaci musí provádět osoba s odpovídající elektrotechnickou kvalifikací. Výstup transformátoru je 12 V AC (střídavé napětí) – nejedná se o hotový napájecí adaptér s výstupem 12 V DC.

E41-17-18 Power Transformer – 220–240 V to 12 V AC / 500 mA

English Description

The E41-17-18 is a mains step-down transformer designed to convert 220–240 V AC mains voltage to 12 V AC. The rated secondary current is 500 mA, corresponding to an apparent power rating of approximately 6 VA.

Originally intended for power supply and control circuits in air-conditioning equipment, the transformer can also be used in a wide variety of electronic and electrical applications requiring an isolated 12 V AC supply.

Its conventional mains-transformer construction provides galvanic isolation between the primary mains circuit and the secondary low-voltage circuit.

The secondary output is 12 V AC, not DC. Applications requiring DC voltage must therefore use an appropriate rectifier, smoothing capacitor and, where necessary, voltage regulator.

Suitable for servicing and repairing air conditioners, control electronics, relay circuits, signalling equipment, laboratory equipment, DIY electronics and custom low-voltage power supplies.

Technical Specifications

Important: The secondary output is 12 V AC. This is a transformer, not a regulated 12 V DC power supply.

E41-17-18 Netztransformator – 220–240 V / 12 V AC, 500 mA

Deutsche Beschreibung

Der E41-17-18 ist ein Netztransformator zur Reduzierung der Netzspannung von 220–240 V AC auf 12 V AC. Der maximale Sekundärstrom beträgt 500 mA, entsprechend einer Nennscheinleistung von ca. 6 VA.

Der Transformator wurde ursprünglich für die Stromversorgung von Steuer- und Elektronikschaltungen in Klimageräten eingesetzt. Aufgrund der universellen Ausgangsspannung von 12 V AC eignet er sich jedoch auch für zahlreiche weitere elektronische und elektrotechnische Anwendungen.

Die klassische Transformatorbauweise gewährleistet eine galvanische Trennung zwischen Netz- und Sekundärseite.

Am Sekundärausgang stehen 12 V Wechselspannung (AC) zur Verfügung. Wird eine Gleichspannung benötigt, müssen zusätzlich Gleichrichter, Siebkondensator und gegebenenfalls eine Spannungsstabilisierung verwendet werden.

Geeignet für Reparatur und Service von Klimaanlagen, Steuerungen, Relaisschaltungen, Signaleinrichtungen, Laborgeräte sowie für eigene elektronische Konstruktionen und Netzteile.

Technische Daten

Hinweis: Am Ausgang liegen 12 V AC (Wechselspannung) an. Es handelt sich nicht um ein fertiges 12-V-DC-Netzteil.
