Li-Pol baterie 803048 3,7 V / 1100 mAh / 25C – pro ECG KM 150 Minimo a vysokoproudé aplikace

Český popis

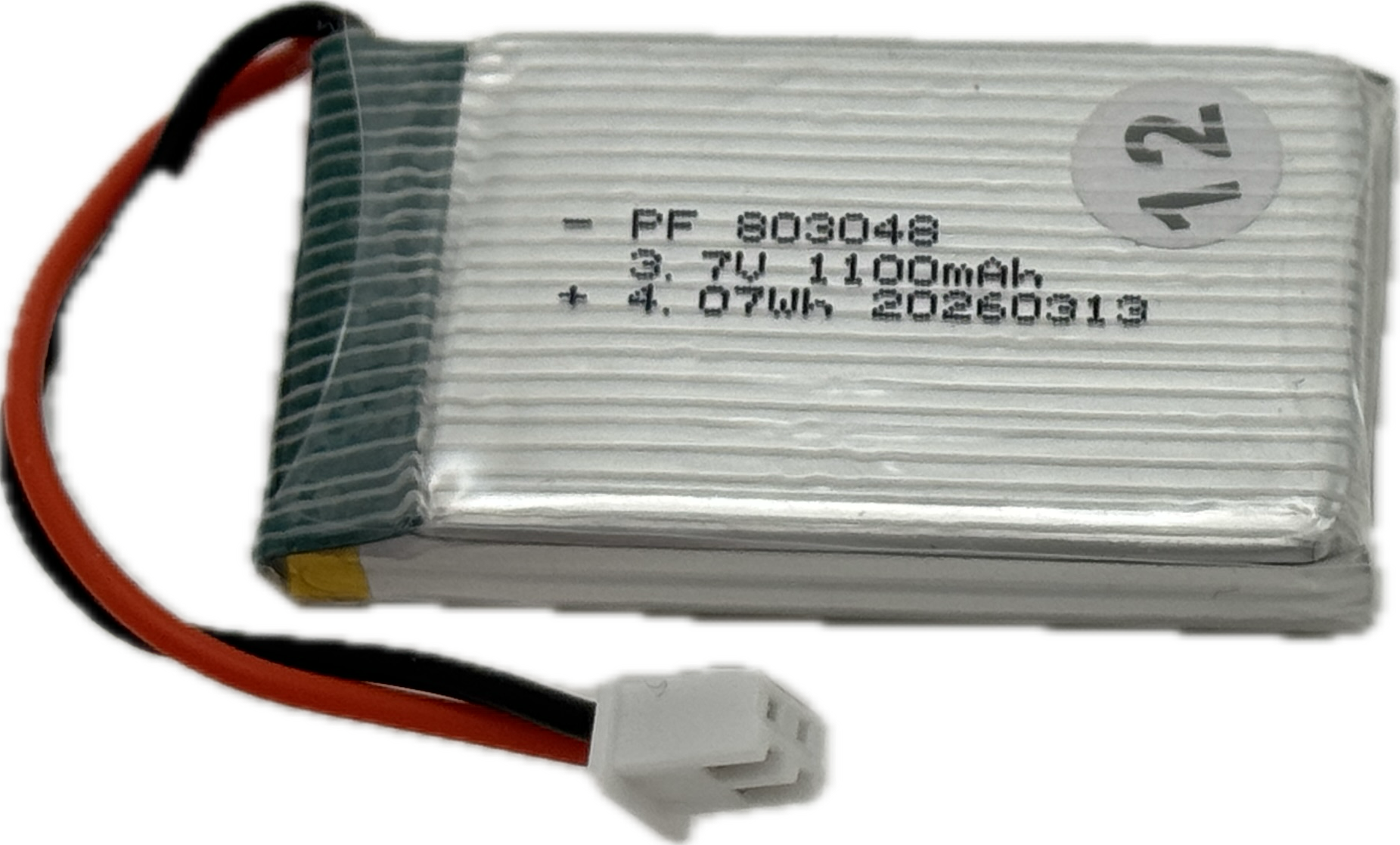

Kvalitní vysokoproudý lithium-polymerový akumulátor (Li-Pol) typu 803048-1100-25C s nominálním napětím 3,7 V, kapacitou 1100 mAh a výrobcem/dodavatelem deklarovanou vybíjecí zatížitelností 25C.

Akumulátor nabízíme především jako servisně ověřenou náhradu baterie pro akumulátorový kávomlýnek ECG KM 150 Minimo. Rozměrově i elektricky je vhodný pro instalaci do tohoto přístroje a je opatřen přívodními vodiči s konektorem XH 2.54.

ECG KM 150 Minimo je z výroby vybaven vestavěným Li-Pol akumulátorem 3,7 V / 1250 mAh a jeho elektromotor má příkon 13 W. Nabíjení a ochranu akumulátoru zajišťuje elektronika uvnitř přístroje, proto náhradní článek neobsahuje vlastní ochranný modul PCM/BMS.

Servisně ověřeno v ECG KM 150 Minimo

Tyto články používáme také při servisních opravách kávomlýnků ECG KM 150 Minimo. Z praktických zkušeností se osvědčily zejména díky schopnosti spolehlivě napájet elektromotor i při zvýšeném mechanickém zatížení mlecího mechanismu.

Pro motorové aplikace není rozhodující pouze nominální kapacita akumulátoru v mAh. Důležitý je také jeho vnitřní odpor a schopnost dodat požadovaný proud bez nadměrného poklesu napětí. Právě z tohoto důvodu používáme vysokoproudé provedení 25C namísto běžného nízkoproudého Li-Pol článku stejných rozměrů.

Kapacita náhradního článku činí 1100 mAh, zatímco výrobce ECG u původní baterie KM 150 uvádí 1250 mAh. Náhradu tedy neprezentujeme jako kapacitně větší baterii – její předností je především vysokoproudá konstrukce a prakticky ověřené chování při napájení elektromotoru.

Vhodná také pro modelářství a další vysokoproudé aplikace

Formát 803048 se používá rovněž v RC modelech, dronech, hračkách a dalších zařízeních s krátkodobě vysokým proudovým odběrem. Na trhu jsou články tohoto rozměru s 25C charakteristikou přímo nabízeny pro RC automobily, letadla, drony a vrtulníky.

Dodavatel tohoto konkrétního článku deklaruje vybíjecí charakteristiku 25C/50C. Pro běžnou specifikaci výrobku však uvádíme konzervativně 25C; špičkovou hodnotu 50C nepoužíváme jako garantovaný provozní parametr.

Akumulátor je dodáván bez integrované ochranné elektroniky PCM/BMS. Toto provedení je vhodné pro zařízení, která mají ochranu a řízení nabíjení integrovány ve vlastní elektronice, a pro modelářské či konstrukční aplikace, kde je řízení a ochrana akumulátoru řešena externě.

Technické parametry

Upozornění: Před použitím v jiném zařízení vždy ověřte rozměry, napětí, polaritu konektoru a způsob řízení nabíjení. Mechanicky shodný konektor nemusí mít u různých zařízení shodnou polaritu. U článku bez PCM/BMS musí ochranu proti přebití, nadměrnému vybití a případně nadproudu zajišťovat elektronika zařízení nebo externí řídicí systém.

Návod k Obsluze - Manual CZ/ENG

Li-Pol Battery 803048 – 3.7 V / 1100 mAh / 25C – for ECG KM 150 Minimo and High-Drain Applications

English description

High-quality 803048-1100-25C high-discharge lithium-polymer (Li-Pol) rechargeable battery with a nominal voltage of 3.7 V, capacity of 1100 mAh and a supplier-rated discharge capability of 25C.

We primarily offer this battery as a service-tested replacement battery for the ECG KM 150 Minimo cordless coffee grinder. Its electrical and mechanical characteristics make it suitable for installation in this appliance, and it is supplied with connecting wires and an XH 2.54 connector.

The ECG KM 150 Minimo originally uses an integrated 3.7 V / 1250 mAh Li-Pol battery and its motor has a rated power input of 13 W. Battery charging and protection are handled by the electronics inside the appliance; therefore, this replacement cell is supplied without an integrated PCM/BMS protection circuit.

Service-tested replacement

We use these cells in our servicing of ECG KM 150 Minimo coffee grinders. Our practical experience has shown reliable performance, particularly under the increased current demand that can occur when the grinding mechanism is under load.

For motor-driven equipment, battery capacity in mAh is not the only relevant parameter. Internal resistance and the ability to supply current without excessive voltage drop are also important. For this reason, a high-discharge cell is particularly suitable for this type of application.

The replacement battery has a capacity of 1100 mAh, compared with the 1250 mAh specification of the original ECG battery. Its main advantage is therefore not higher capacity, but its high-discharge design and proven performance in motor-driven applications.

Suitable for RC and other high-drain applications

The 803048 format is also used in RC models, drones, toys and other applications requiring high current from a compact battery. Comparable 803048 cells with 25C discharge capability are marketed specifically for RC cars, aircraft, drones and similar applications.

The supplier specifies this particular cell as 25C/50C. For normal product specification we conservatively state 25C and do not present the 50C peak rating as a guaranteed continuous operating parameter.

The battery is supplied without integrated PCM/BMS protection, making it suitable for equipment with built-in battery management/protection electronics and for RC or custom applications where battery protection is handled externally.

Technical Specifications

Li-Pol Akku 803048 – 3,7 V / 1100 mAh / 25C – für ECG KM 150 Minimo und Hochstromanwendungen

Deutsche Beschreibung

Hochwertiger Hochstrom-Lithium-Polymer-Akku (Li-Pol) vom Typ 803048-1100-25C mit einer Nennspannung von 3,7 V, einer Kapazität von 1100 mAh und einer vom Lieferanten angegebenen Entladerate von 25C.

Wir bieten diesen Akku in erster Linie als serviceerprobten Ersatzakku für die Akku-Kaffeemühle ECG KM 150 Minimo an. Abmessungen und elektrische Eigenschaften sind für den Einbau in dieses Gerät geeignet. Der Akku ist mit Anschlussleitungen und einem XH-2.54-Steckverbinder ausgestattet.

Die ECG KM 150 Minimo ist serienmäßig mit einem integrierten Li-Pol-Akku mit 3,7 V / 1250 mAh ausgestattet; die Leistungsaufnahme des Gerätes beträgt 13 W. Die Lade- und Schutzfunktionen werden von der Elektronik des Gerätes übernommen. Der Ersatzakku wird deshalb ohne integrierte PCM/BMS-Schutzschaltung geliefert.

Im Service praktisch erprobt

Diese Akkuzellen werden von uns bei Servicearbeiten an ECG KM 150 Minimo Kaffeemühlen eingesetzt. In der Praxis haben sie sich insbesondere bei der Versorgung des Elektromotors unter erhöhter mechanischer Belastung des Mahlwerks bewährt.

Bei motorbetriebenen Geräten ist nicht nur die Kapazität in mAh entscheidend. Von Bedeutung sind ebenfalls ein niedriger Innenwiderstand und eine ausreichende Strombelastbarkeit, damit die Akkuspannung bei höherer Belastung nicht übermäßig einbricht.

Der Ersatzakku besitzt 1100 mAh, während ECG für den Originalakku 1250 mAh angibt. Sein wesentlicher Vorteil liegt daher nicht in einer höheren Kapazität, sondern in der Hochstromausführung und der von uns praktisch erprobten Eignung für motorbetriebene Anwendungen.

Auch für Modellbau und Hochstromanwendungen

Die Baugröße 803048 findet ebenfalls Verwendung in RC-Modellen, Drohnen, Spielzeugen und anderen kompakten Geräten mit erhöhtem Strombedarf. Vergleichbare 803048-Hochstromzellen mit 25C werden ausdrücklich für RC-Anwendungen angeboten.

Der Lieferant spezifiziert die Zelle mit 25C/50C. In unseren technischen Produktdaten geben wir bewusst lediglich 25C an und behandeln den 50C-Spitzenwert nicht als garantierten Dauerbetriebswert.

Der Akku besitzt keine integrierte PCM/BMS-Schutzschaltung. Er eignet sich daher für Geräte mit eigener Lade- und Schutzelektronik sowie für Modellbau- und Elektronikanwendungen, bei denen diese Funktionen extern realisiert werden.

Technische Daten

Wichtiger Hinweis: Vor dem Einbau in andere Geräte müssen Spannung, Abmessungen, Steckverbinder und insbesondere die Polarität überprüft werden. Bei Verwendung ohne integrierte PCM/BMS-Schaltung müssen die erforderlichen Schutz- und Ladefunktionen durch das Gerät oder eine externe Elektronik gewährleistet werden.
