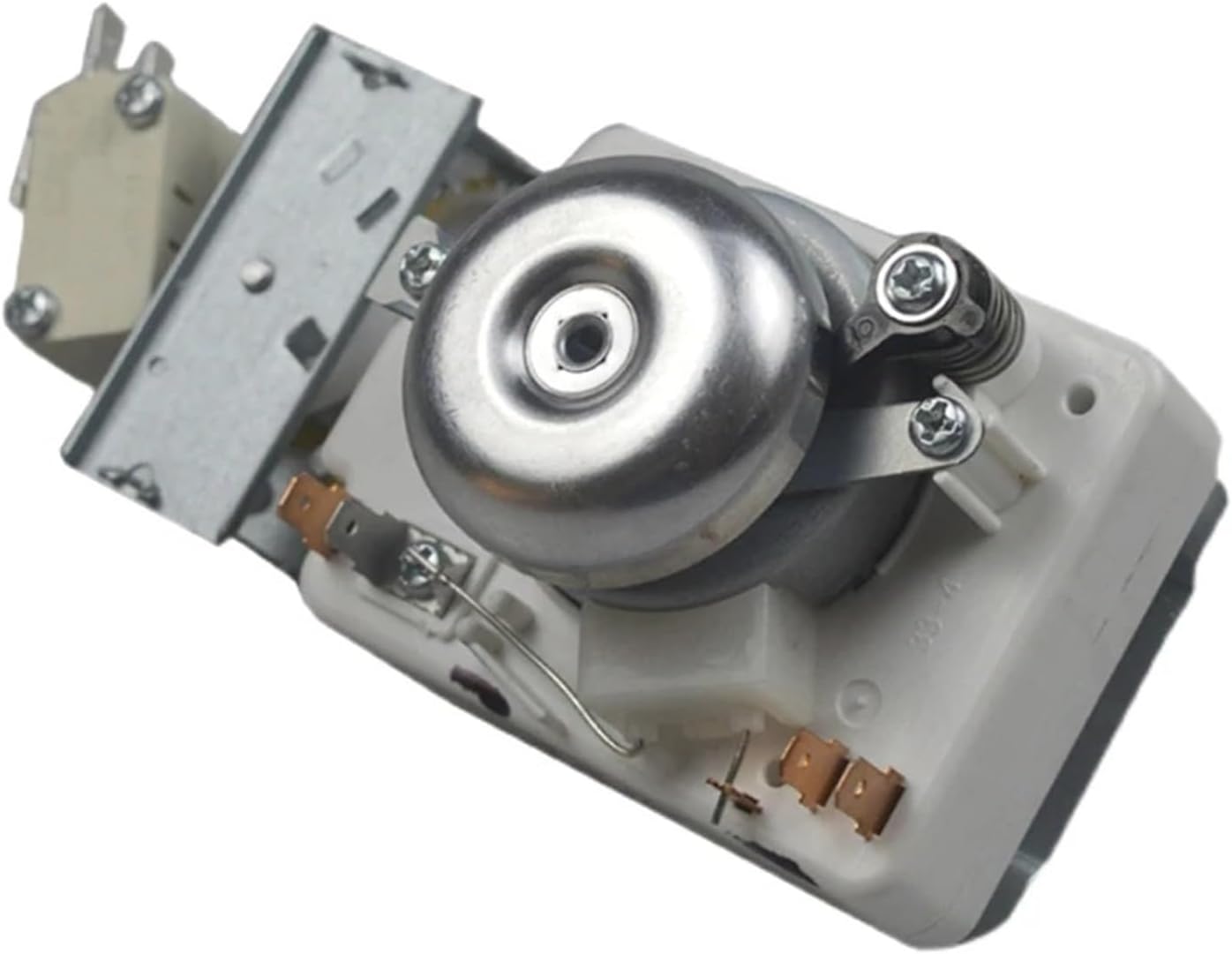

Galanz TMH30MU02E – mechanická minuterie mikrovlnné trouby s grilem

Česky

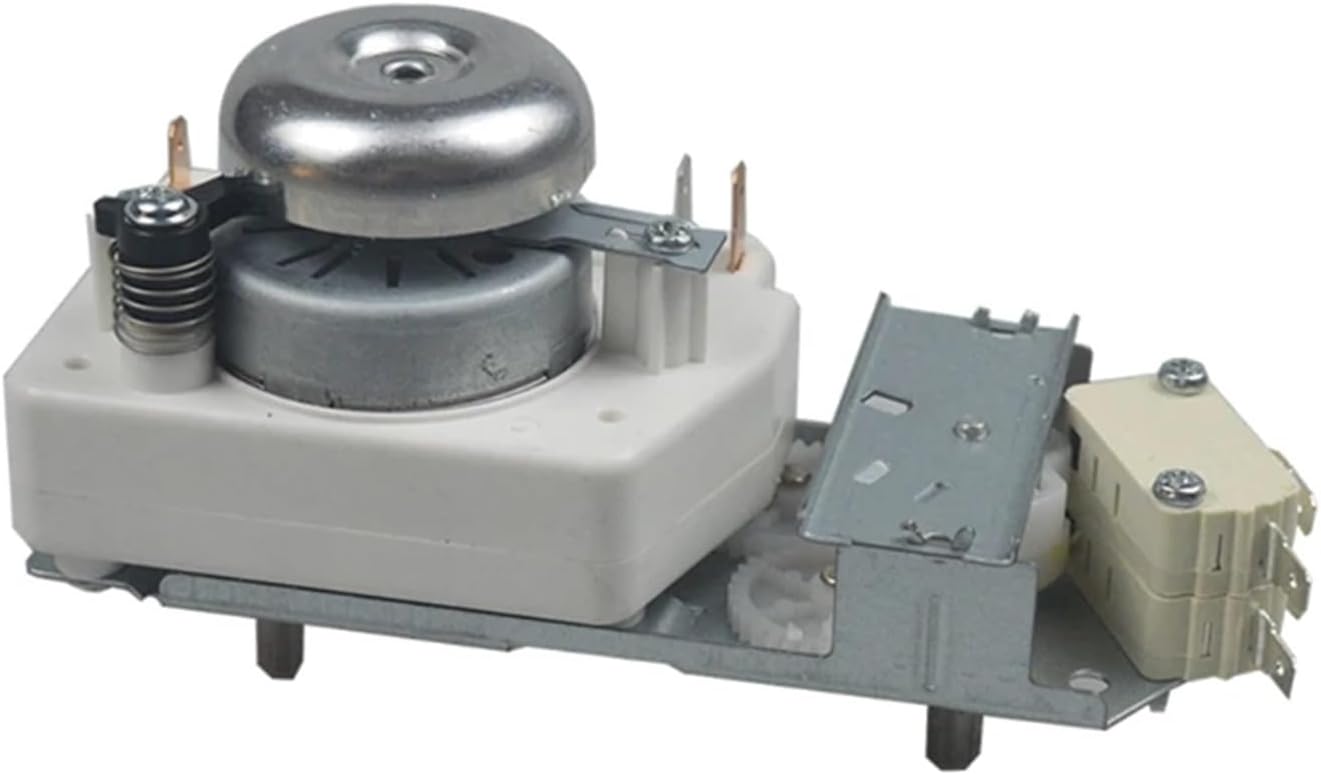

Galanz TMH30MU02E je mechanická programová minuterie určená především pro klasické mikrovlnné trouby s mechanickým ovládáním a funkcí grilu. Nejde pouze o jednoduchý hodinový strojek – sestava pomocí několika spínacích kontaktů řídí časový průběh provozu mikrovlnné trouby a spolupracuje s mechanickým systémem nastavení výkonu a grilu.

Díl se používá zejména v mikrovlnných troubách vyráběných společností Galanz a v OEM konstrukcích Galanz prodávaných pod dalšími obchodními značkami. Čínské katalogy Galanz přímo rozlišují TMH30MU02E jako variantu s ovládáním grilu, zatímco například TM30MU01E je nabízen jako provedení bez grilu.

Servisní databáze uvádějí pro TMH30MU02E originální číslo Galanz 253049000074. Další varianta označená TMH30MU02E(30) se objevuje pod číslem Galanz 253049000058 a také jako Amica 1011057. FixPart

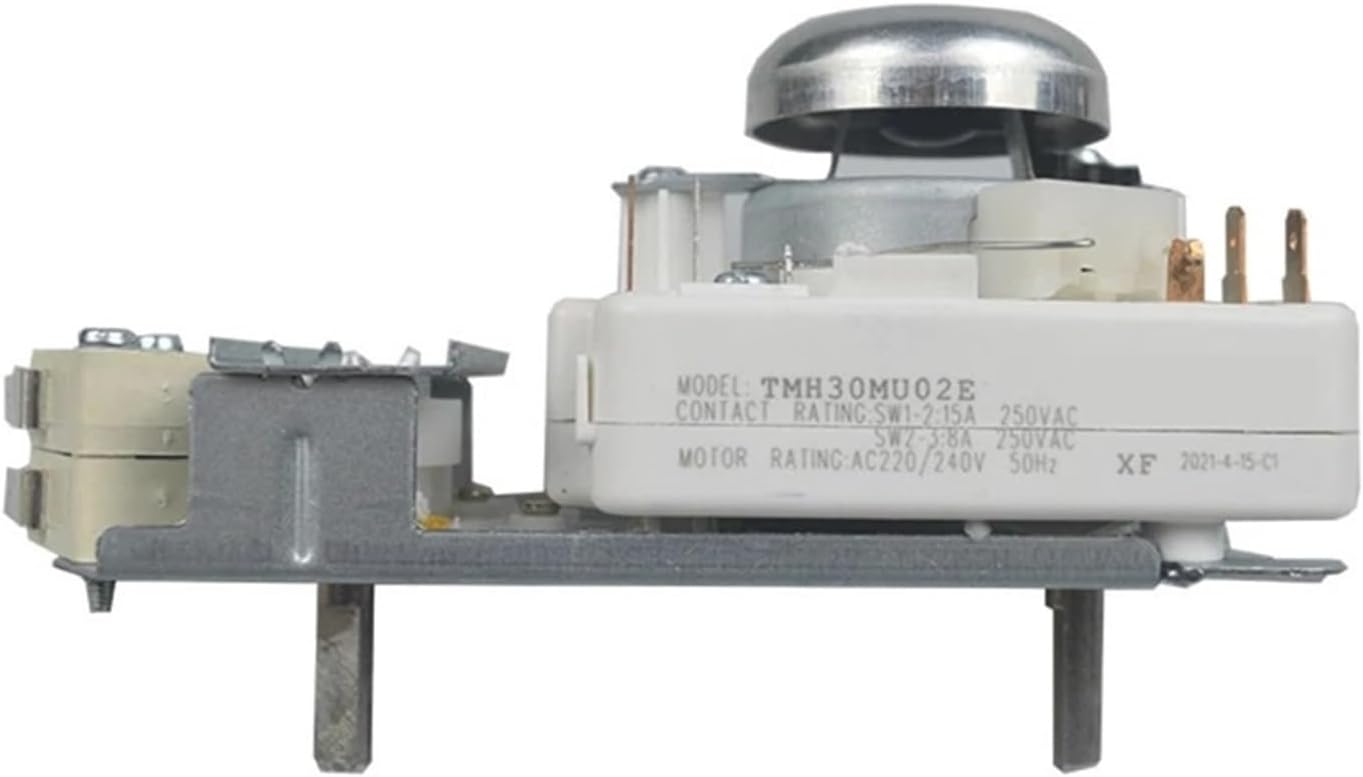

* Tyto parametry jsou publikovány pro běžně nabízené provedení TMH30MU02E; při náhradě doporučujeme vždy porovnat údaje vyznačené přímo na původní minuterii. ManoMano

Možné použití a kompatibilita

Servisní databáze uvádějí TMH30MU02E jako originální Galanz komponent používaný nejen v přístrojích Galanz, ale také v mikrovlnných troubách značek Amica, Whirlpool, Zanussi, Vestel, Proline, Selecline, Bartscher, Blue Sky, Fortex a Orbegozo. U varianty TMH30MU02E(30) se objevují rovněž Amica, Faure, Proline, Selecline, Whirlpool a Zanussi.

To však neznamená univerzální kompatibilitu se všemi mikrovlnnými troubami uvedených značek. Rozhodující je přesné označení původní minuterie, elektrické zapojení kontaktů, provedení hřídelí a mechanické uchycení.

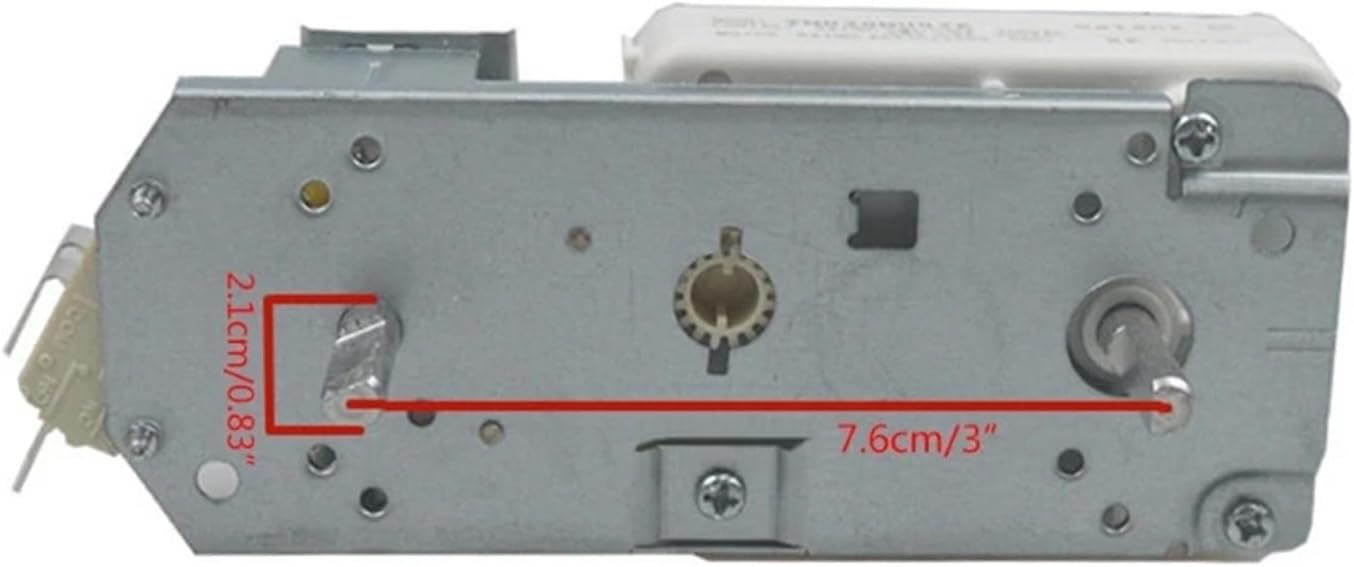

Doporučení servisu MVS: Při hledání náhrady doporučujeme v první řadě porovnat označení TMH30MU02E, případný údaj v závorce, elektrické hodnoty vyznačené na dílu, počet a rozmístění Faston kontaktů, vzdálenost ovládacích hřídelí a jejich mechanický profil. Vzhledově velmi podobné mechanické minuterie Galanz nemusí mít stejné vnitřní zapojení.

Před demontáží doporučujeme původní zapojení vyfotografovat a jednotlivé vodiče označit. Minuterie přímo spíná části síťového obvodu mikrovlnné trouby, takže chybné připojení kontaktů může způsobit nesprávnou funkci nebo poškození přístroje.

English

The Galanz TMH30MU02E is a mechanical timer and switching assembly designed primarily for mechanically controlled microwave ovens equipped with a grill function. It is more than a simple clock mechanism: its switching contacts control the operating time and cooperate with the microwave power and grill selection mechanism.

The TMH30MU02E is used in Galanz microwave ovens as well as in numerous OEM microwave platforms manufactured by Galanz and sold under other brand names. Galanz-related listings specifically distinguish the TMH30MU02E as the grill-compatible version, whereas the TM30MU01E is commonly listed for microwave ovens without grill control.

* Verify these specifications against the markings on the original timer before replacement.

Possible applications: Service-parts databases associate the TMH30MU02E with microwave ovens sold under brands including Galanz, Amica, Whirlpool, Zanussi, Vestel, Proline, Selecline, Bartscher, Blue Sky, Fortex and Orbegozo. This does not mean that the timer fits every microwave from these manufacturers.

MVS Service recommendation: Always compare the complete model marking, electrical ratings, terminal arrangement, mounting points, shaft spacing and shaft profile with the original component. Similar-looking Galanz timers may have different internal switching configurations.

Before disconnecting the original timer, we recommend photographing and marking all wires. This component switches circuits connected to mains voltage and incorrect wiring can cause malfunction or damage to the microwave oven.

Deutsch

Der Galanz TMH30MU02E ist eine mechanische Zeitschalt- und Schalteinheit für mechanisch gesteuerte Mikrowellengeräte mit Grillfunktion. Das Bauteil ist nicht nur ein einfacher Timer: Über mehrere Schaltkontakte steuert es den zeitlichen Betrieb des Gerätes und arbeitet mit der mechanischen Leistungs- und Grillsteuerung zusammen.

TMH30MU02E wird sowohl in Galanz-Mikrowellengeräten als auch in zahlreichen von Galanz gefertigten OEM-Geräten anderer Handelsmarken eingesetzt. In Ersatzteilangeboten wird TMH30MU02E ausdrücklich als Ausführung mit Grillsteuerung geführt.

* Vor dem Austausch mit den Angaben des ausgebauten Originalteils vergleichen.

Mögliche Verwendung: Ersatzteildatenbanken führen TMH30MU02E unter anderem für Mikrowellengeräte der Marken Galanz, Amica, Whirlpool, Zanussi, Vestel, Proline, Selecline, Bartscher, Blue Sky, Fortex und Orbegozo. Daraus ergibt sich jedoch keine generelle Kompatibilität mit allen Geräten dieser Marken.

MVS Serviceempfehlung: Vor der Bestellung und Montage müssen vollständige Typenbezeichnung, elektrische Werte, Kontaktanordnung, Befestigung, Achsabstand und Wellenprofil mit dem Originalteil verglichen werden. Optisch ähnliche Galanz-Timer können intern unterschiedlich beschaltet sein.

Vor dem Abziehen der Leitungen empfehlen wir, die ursprüngliche Verdrahtung zu fotografieren und die einzelnen Leitungen zu kennzeichnen. Die Zeitschaltuhr schaltet Teile des Netzspannungsstromkreises; eine falsche Verdrahtung kann zu Fehlfunktionen oder Schäden am Gerät führen.

TMH30MU02E, TMH30MU02E(30), 253049000074, 253049000058, Galanz microwave timer, microwave grill timer, minuterie mikrovlnné trouby Galanz
