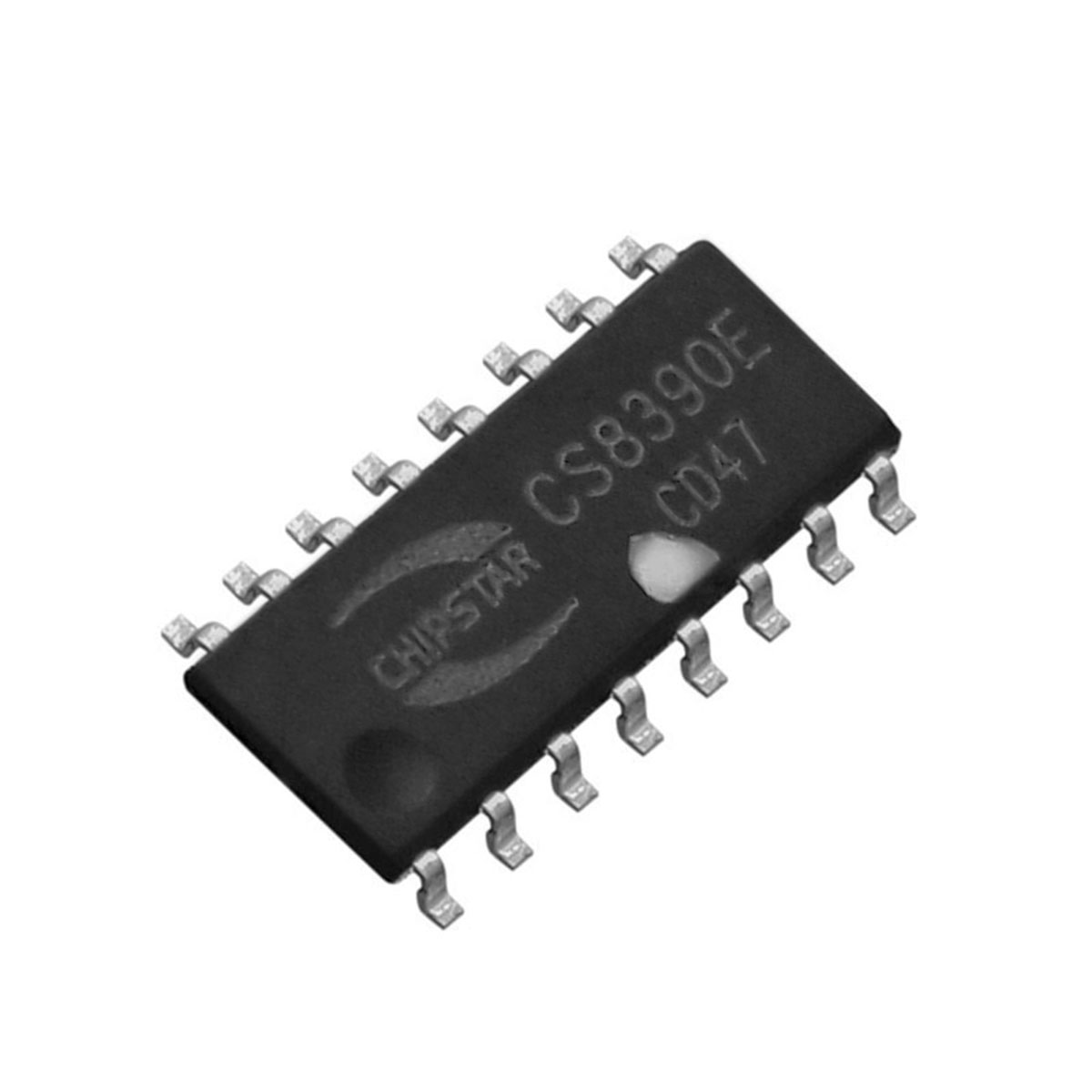

CS8390E / CS8389E audio výkonový zesilovač 2×6,6 W SMD ESOP16
- Novinka
- Kompletní specifikace
- CS8390E / CS8389E audio výkonový zesilovač 2×6,6 W SMD ESOP16Skladem 10 ks430 Kč/ ks355 Kč bez DPH
CS8389E/CS8390E je audio výkonový zesilovač třídy R s vestavěným modulem BOOST a funkcí proti praskání. Modul BOOST CS8389E na 6,2 V poskytuje konstantní výkon 2x4,8 W pro zátěž 4 Ω. Modul BOOST CS8390E na 7,3 V poskytuje konstantní výkon 2x6,6 W pro zátěž 4 Ω. Pin CS8389E / CS8390E je plně kompatibilní, což poskytuje značnou výkonovou rezervu a maximální pohodlí pro návrh zesilovače audio subsystému a modernizaci a výměnu koncového produktu. V rámci napájení z jediné lithiové baterie je CS8389E/CS8390E nejlepší volbou pro přenosná reproduktorová zařízení.
The CS8389E/CS8390E is a Class R audio power amplifier with built-in BOOST module and anti-crack function. The CS8389E BOOST to 6.2V provides 2X4.8W of constant power for a 4Ω load. The CS8390E BOOST to 7.3V provides 2x6.6 W constant power for 4Ω loads. The CS8389E / CS8390E pin is fully compatible, providing considerable power margin and maximum convenience for audio subsystem amplifier design and end product upgrade and replacement. Within the power supply range of a single lithium battery, the CS8389E / CS8390E is the best choice for portable speaker equipment.
The CS8389E/CS8390E's fully differential architecture and extremely high PSRR effectively improve the CS8389E/CS8390E's ability to suppress RF noise. No filter PWM modulation structure and built-in BOOST boost module, as far as possible to reduce the external device, in addition CS8389E/CS8390E built-in overcurrent protection and overheat protection, effectively protect the chip under abnormal working conditions will not be damaged.
The CS8389E/CS8390E is available in a small ESOP16L package with a rated operating temperature range of -40 ° C to 85 ° C.
CS8389E/CS8390E Features:
Output power
Operating voltage range: 2.7V to 5.5V
Built-in 20x fixed gain
4 anti-noise modes are available
Class-D structure without filtering
RL=4Ω+44uH@80% efficiency
High power supply rejection ratio (PSRR) : 70dB at 217Hz
Startup time (100ms)
Static current (20mA)
Low turn-off current (< 0.1µA)
Overcurrent protection, short circuit protection and overheat protection
Rohs compliant lead-free package

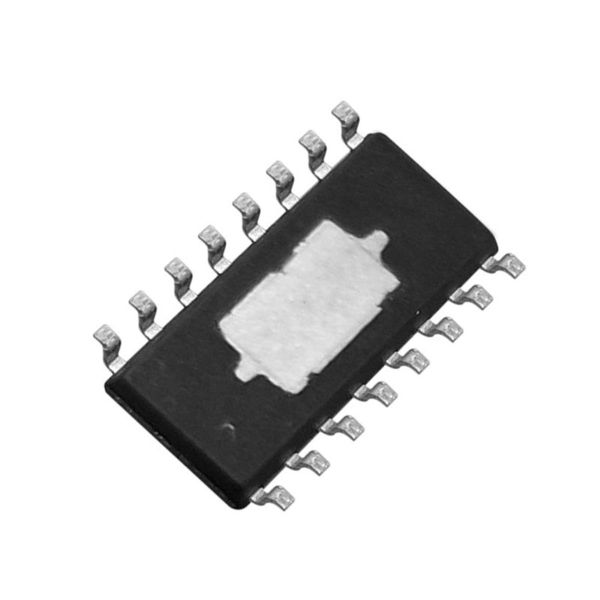

The CS8389E/CS8390E is available in an ESOP16L package
CS8389E/CS8390E Application:
Portable audio equipment
CS8389E/CS8390E Pin distribution:
