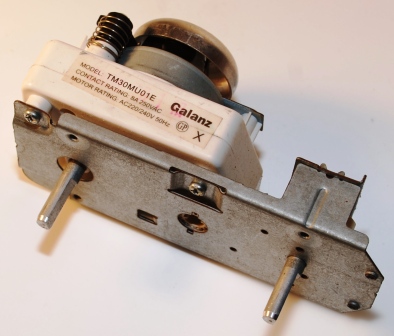

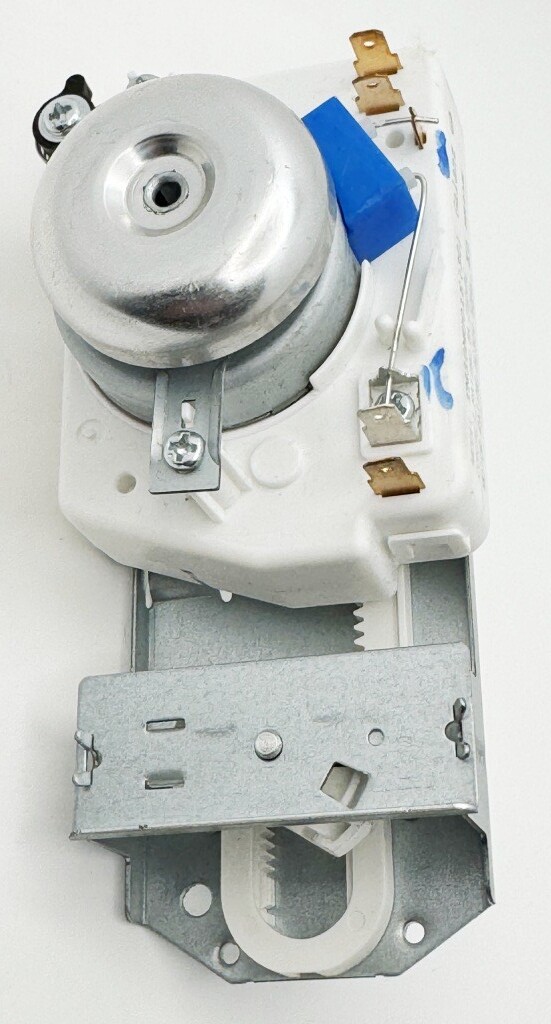

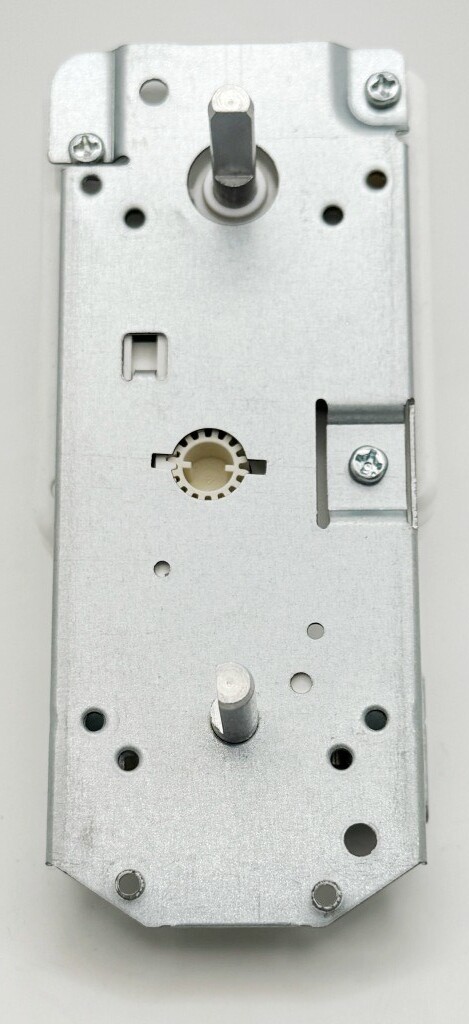

TM30MU01E – 30-Minute Mechanical Timer for Microwave Ovens

The TM30MU01E mechanical timer is a replacement part designed for microwave ovens equipped with mechanical controls. It allows the operating time to be set from 0 to 30 minutes and automatically switches the oven off when the selected time has elapsed.

This timer is intended for use in traditional mechanical microwave ovens featuring multiple power levels. In such appliances, microwave power is not regulated by changing the magnetron output power itself. Instead, the selected power level is achieved by cycling the magnetron on and off, varying the ratio between heating and idle periods.

The timer motor operates at 30 V AC. Its switching contacts are rated for loads up to 250 V AC / 8 A, meeting the requirements of typical mechanically controlled microwave ovens.

The TM30MU01E is a reliable replacement for worn-out or defective original timer units. It is suitable for repairing GALANZ microwave ovens as well as other models using the same timer type.

Key Features

• Mechanical timer for microwave ovens
• Model: TM30MU01E
• Timing range: 0–30 minutes
• Timer motor voltage: 30 V AC
• Contact rating: 250 V AC / 8 A
• Automatic shut-off after countdown
• Designed for mechanically controlled microwave ovens
• Suitable for microwave ovens with power regulation by magnetron duty cycle

Technical Specifications

Deutsch

TM30MU01E – Mechanischer 30-Minuten-Timer für Mikrowellenherde

Der mechanische Timer TM30MU01E ist ein Ersatzteil für Mikrowellenherde mit mechanischer Bedienung. Er ermöglicht die Einstellung einer Betriebszeit von 0 bis 30 Minuten und schaltet das Gerät nach Ablauf der eingestellten Zeit automatisch ab.

Dieser Timer ist für klassische Mikrowellenherde mit mechanischer Leistungswahl vorgesehen. Bei diesen Geräten wird die Mikrowellenleistung nicht durch eine Änderung der Magnetronleistung geregelt. Stattdessen erfolgt die Leistungsregelung durch periodisches Ein- und Ausschalten des Magnetrons, wodurch unterschiedliche Heiz- und Pausenzeiten entstehen.

Der Antriebsmotor des Timers wird mit 30 V AC betrieben. Die Schaltkontakte sind für eine Belastung von bis zu 250 V AC / 8 A ausgelegt und entsprechen den Anforderungen herkömmlicher mechanisch gesteuerter Mikrowellenherde.

Der TM30MU01E ist ein zuverlässiger Ersatz für defekte oder verschlissene Original-Timer. Er eignet sich für die Reparatur von GALANZ-Mikrowellenherden sowie weiterer Geräte, die diesen Timer-Typ verwenden.

Hauptmerkmale

• Mechanischer Timer für Mikrowellenherde
• Modell: TM30MU01E
• Zeitbereich: 0–30 Minuten
• Motorspannung: 30 V AC
• Schaltleistung: 250 V AC / 8 A
• Automatische Abschaltung nach Ablauf der Zeit
• Für mechanisch gesteuerte Mikrowellenherde
• Geeignet für Geräte mit Leistungsregelung über den Arbeitszyklus des Magnetrons

Technische Daten
